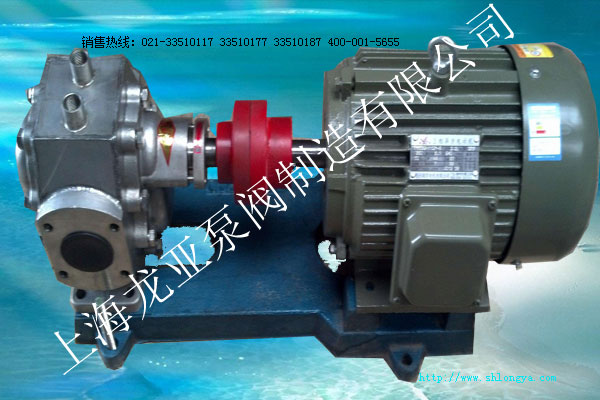

RCB不銹鋼保溫齒輪泵
● 概 述
RCB系列不銹鋼瀝青保溫泵適用于輸送無腐蝕性、不含固體顆粒、在常溫下有凝固性的介質.尤其適用于高寒地區室外安裝和工藝過程中介質需要保溫的場合,介質溫度可達250℃、粘度為5~1500cs
● 用 途
RCB不銹鋼保溫齒輪泵適用于輸送有腐蝕性或無腐蝕性、衛生條件要求較高的液體，輸送介質不含固體顆粒，溫度不高于200℃，粘度為5----1500cSt的液體，材質為304不銹鋼，如各種化工原料、重油、瀝青、膠類、樹脂、灌裝醫藥、食品、化妝品、農藥、洗滌劑、印染、釀造、樹脂、膠類等行業。
● 結構特點
該泵的泵體設有空心夾層，并設有進出口法蘭，RCB不銹鋼保溫齒輪泵可用于導熱油、蒸氣、熱水、等媒體對輸送的液體和泵進行加熱保溫及冷卻該泵傳動方式有電機直聯和減速機兩種，當液體粘度超過1500cSt時，應采用減速機傳動。
● 性能參數表
| 型號 | 流量 | 工作壓力 | 吸入真空 高度m |
進出口口徑 mm |
配套電機 | ||
| L/min | m3/h | 功率 KW |
型號 | ||||
| RCB-1/0.36 1/0.8 |
16.6 | 1 | 0.36 0.8 |
3 | φ25 | 1.5 1.5 |
Y90L-4 Y90L-4 |
| RCB-2/0.36 2/0.8 |
33.3 | 2 | 0.36 0.8 |
3 | φ25 | 1.5 2.2 |
Y90L-4 Y100L1-4 |
| RCB-3/0.36 3/0.8 |
50 | 3 | 0.36 0.8 |
3 | φ25 | 1.5 2.2 |
Y100L-6 Y112M-6 |
| RCB-5/0.36 5/0.8 |
83.3 | 5 | 0.36 0.8 |
3 | φ40 | 2.2 4 |
Y100L-4 Y112M-4 |
| RCB-6/0.36 6/0.8 |
100 | 6 | 0.36 0.8 |
3 | φ40 | 2.2 4 |
Y100L-4 Y112M-4 |
| RCB-8/0.36 8/0.8 |
133 | 8 | 0.36 0.8 |
3 | φ50 | 4 4.5 |
Y132M1-6 Y132M2-6 |
| RCB-10/0.36 10/0.8 |
167 | 10 | 0.36 0.8 |
3 | φ50 | 4 4.5 |
Y112M-4 Y132S-4 |
| RCB-12/0.36 12/0.8 |
200 | 12 | 0.36 0.8 |
3 | φ55 | 4 4.5 |
Y132M-6 Y132M2-6 |
| RCB-18/0.36 18/0.8 |
300 | 18 | 0.36 0.8 |
3 | φ55 | 5.5 7.5 |
Y132S-4 Y132M-4 |
| RCB-18/0.36 18/0.8 |
300 | 18 | 0.36 0.8 |
3 | φ70 | 5.5 7.5 |
Y132M2-6 Y160M-6 |
| RCB-29/0.36 29/0.8 |
483.3 | 29 | 0.36 0.8 |
3 | φ70 | 7.5 11 |
Y132M-4 Y160M-4 |
| RCB-38/0.36 38/0.8 |
633 | 38 | 0.36 0.8 |
3 | φ100 | 11 15 |
Y160L-6 Y180L-6 |
| RCB-58/0.36 58/0.8 |
960 | 58 | 0.36 0.8 |
3 | φ100 | 18.5 22 |
Y180M-4 Y180L-4 |
| RCB-72/0.28 |
1200 | 72 | 0.28 | 3 | φ150 | 37 | Y280S-8 |
| RCB-96/0.28 |
1600 | 96 | 0.28 | 3 | φ150 | 45 | Y280S-6 |
| RCB-110/0.28 | 1800 | 110 | 0.28 | 3 | φ200 | 55 | Y315S-8 |
| RCB-150/0.28 |
2500 | 150 | 0.28 | 3 | φ200 | 75 | Y315S-6 |
| RCB-228/0.28 | 3800 | 228 | 0.28 | 3 | φ250 | 90 | Y315L-8 |
| RCB-324/0.28 | 5400 | 324 | 0.28 | 3 | φ250 | 110 | Y315L-6 |
|
