GC型多級鍋爐給水泵
|
|
| 產品概述 |
GC型水泵系單吸多級分段式離心泵,供輸送清水及物理化學性質類似于水的液體之用。本型水泵揚程在46m～576m時,流量為6m～55m3/h,液體的Z高溫度低于110℃。適合于鍋爐給水,工廠及城市給水之用。水泵配用Y型電動機。
用途：適合于鍋爐給水，礦山排水、工廠及城市給水
結構特點：GC型水泵是臥式、單吸多級、分段式離心泵
介質溫度：≤105℃
處理介質：清水及物理化學性質類似水的液體
驅動方式：電動機驅動
流量范圍：6mз/h -55mз/h
揚程范圍：46m-430m
|
|

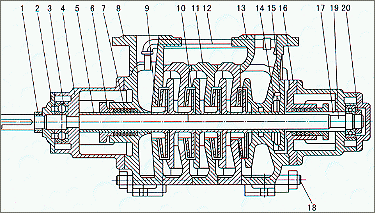

| 結構說明 |
|
|
|
1、
|
軸套螺母
|
2、
|
軸承蓋
|
|
3、
|
軸承
|
4、
|
軸承體
|
|
5、
|
軸承甲
|
6、
|
填料壓蓋
|
|
7、
|
填料環
|
8、
|
進水段
|
|
9、
|
密封環
|
10、
|
葉輪
|
|
11、
|
中段
|
12、
|
回水管
|
|
13、
|
出水段
|
14、
|
科衡環
|
|
15、
|
平衡盤
|
16、
|
尾蓋
|
|
17、
|
軸套乙
|
18、
|
拉緊螺栓
|
|
19、
|
軸
|
20、
|
園螺母
|
|
| 性能參數 |
|
型號
|
流量
(mз/h）
|
揚程
（m）
|
轉速
（r/min）
|
效率
（%）
|
功率（KW）
|
|
軸功率
|
電機功率
|
|
1.5GC-5×2
|
6
|
46
|
2950
|
38
|
2
|
3
|
|
1.5GC-5×3
|
6
|
49
|
2950
|
38
|
3
|
4
|
|
1.5GC-5×4
|
6
|
92
|
2950
|
38
|
4
|
5.5
|
|
1.5GC-5×5
|
6
|
115
|
2950
|
38
|
5
|
7.5
|
|
1.5GC-5×6
|
6
|
138
|
2950
|
38
|
6
|
7.5
|
|
1.5GC-5×7
|
6
|
161
|
2950
|
38
|
7
|
7.5
|
|
1.5GC-5×8
|
6
|
184
|
2950
|
38
|
8
|
11
|
|
1.5GC-5×9
|
6
|
207
|
2950
|
38
|
9
|
11
|
|
2GC-5×2
|
10
|
64
|
2950
|
39.6
|
4.4
|
7.5
|
|
2GC-5×3
|
10
|
96
|
2950
|
39.6
|
6.6
|
11.0
|
|
2GC-5×4
|
10
|
128
|
2950
|
39.6
|
8.8
|
15.0
|
|
2GC-5×5
|
10
|
160
|
2950
|
39.6
|
11.0
|
15.0
|
|
2GC-5×6
|
10
|
192
|
2950
|
39.6
|
13.2
|
18.5
|
|
2GC-5×7
|
10
|
224
|
2950
|
39.6
|
15.4
|
22.0
|
|
2GC-5×8
|
10
|
256
|
2950
|
39.6
|
17.6
|
30.0
|
|
2GC-5×9
|
10
|
288
|
2950
|
39.6
|
19.8
|
7.5
|
|
2.5GC-6×2
|
15
|
62
|
2950
|
43.7
|
5.8
|
11.0
|
|
20
|
54
|
2950
|
47.4
|
6.2
|
11.0
|
|
2.5GC-6×3
|
15
|
93
|
2950
|
43.7
|
8.7
|
15.0
|
|
20
|
81
|
2950
|
47.4
|
9.3
|
15.0
|
|
2.5GC-6×4
|
15
|
124
|
2950
|
43.7
|
11.6
|
22.0
|
|
20
|
108
|
2950
|
47.4
|
12.4
|
22.0
|
|
2.5GC-6×5
|
15
|
155
|
2950
|
43.7
|
14.5
|
22.0
|
|
20
|
135
|
2950
|
47.4
|
15.5
|
22.0
|
|
2.5GC-6×6
|
15
|
186
|
2950
|
43.7
|
17.4
|
30.0
|
|
20
|
162
|
2950
|
47.4
|
18.6
|
30.0
|
|
2.5GC-6×7
|
15
|
217
|
2950
|
43.7
|
20.2
|
30.0
|
|
20
|
189
|
2950
|
47.4
|
21.7
|
30.0
|
|
2.5GC-6×8
|
15
|
248
|
2950
|
43.7
|
23.2
|
37.0
|
|
20
|
216
|
2950
|
47.4
|
24.8
|
37.0
|
|
2.5GC-6×9
|
15
|
279
|
2950
|
43.7
|
26.1
|
22
|
|
20
|
243
|
2950
|
47.4
|
27.9
|
22
|
|
4GC-8×2
|
30
|
86
|
2950
|
51
|
13.8
|
30
|
|
45
|
82
|
2950
|
60
|
16.8
|
30
|
|
55
|
76
|
2950
|
62.5
|
18.1
|
30
|
|
4GC-8×3
|
30
|
129
|
2950
|
51
|
20.7
|
37
|
|
45
|
123
|
2950
|
60
|
25.2
|
37
|
|
55
|
114
|
2950
|
62.5
|
27.2
|
37
|
|
4GC-8×4
|
30
|
172
|
2950
|
51
|
27.6
|
55
|
|
45
|
164
|
2950
|
60
|
27.6
|
55
|
|
55
|
152
|
2950
|
62.5
|
36.2
|
55
|
|
4GC-8×5
|
30
|
215
|
2950
|
51
|
34.5
|
55
|
|
45
|
205
|
2950
|
60
|
42.0
|
55
|
|
55
|
190
|
2950
|
62.5
|
45.3
|
55
|
|
4GC-8×6
|
30
|
258
|
2950
|
51
|
41.4
|
75
|
|
45
|
246
|
2950
|
60
|
50.4
|
75
|
|
55
|
228
|
2950
|
62.5
|
54.1
|
75
|
|
4GC-8×7
|
30
|
301
|
2950
|
51
|
48.2
|
75
|
|
45
|
287
|
2950
|
60
|
58.8
|
75
|
|
55
|
266
|
2950
|
62.5
|
63.4
|
75
|
|
4GC-8×8
|
30
|
344
|
2950
|
51
|
55.0
|
100
|
|
45
|
328
|
2950
|
60
|
67.0
|
100
|
|
55
|
304
|
2950
|
62.5
|
73.0
|
100
|
|
4GC-8×9
|
30
|
387
|
2950
|
51
|
62.0
|
100
|
|
45
|
369
|
2950
|
60
|
75.5
|
100
|
|
55
|
342
|
2950
|
62.5
|
82.0
|
100
|
|
4GC-8×10
|
30
|
430
|
2950
|
51
|
69.0
|
-
|
|
45
|
410
|
2950
|
60
|
84.0
|
-
|
|
55
|
380
|
2950
|
62.5
|
91.0
|
-
|
|
|
|
