FB-AFB型不銹鋼耐腐泵
一 產品概述
FB、AFB型泵是單級單吸懸臂式耐腐蝕離心泵，本公司汲取90年代各類泵的特點，采用XJ水力模型，新穎結構與高強度組合式單雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。
本泵適用輸送不含固體顆粒，有腐蝕性液體。被輸送介質溫度為-40℃～105℃，采用雙端面密封冷裝置可輸送介質溫度為300℃以下的高溫介質。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠
二 應用范圍
該泵廣泛用于石油、化工、冶金、合成纖維、制藥、食品、釀造、環保、廢水處理等工業部門，也可供工礦企業及城市供水、排水之用。
三 產品型號與性能參數
例如：100AFB-37A
100-泵入口直徑
A-改進型
F-單級單吸懸臂式耐腐蝕離心泵
B-泵與輸送介質接觸過流部分為不銹鋼1Cr18Ni9Ti制造
37-泵設計點揚程值
A-葉輪外徑DY次切割
|
結構圖
|

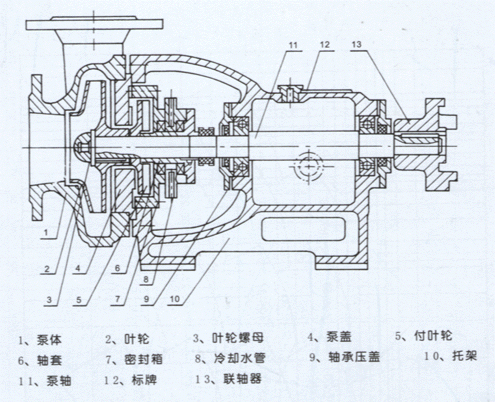

| AF型耐腐蝕離心泵結構圖 |
 |
| F型耐腐蝕離心泵結構圖 |
 |
|
型號 |
流量 m 3 /h |
揚程 m |
配用電機 （KW） |
轉速 （r/min） |
效率 η % |
軸功率 （KW） |
汽蝕余量 （m） |
|
25FB-16 |
3.6 | 16 | 0.75 | 2900 | 33 | 0.48 | 4.0 |
|
25FB-25 |
25 | 1.5 | 30 | 0.82 | 4.0 | ||
|
25FB-40 |
40 | 2.2 | 23 | 1.71 | 4.0 | ||
|
40FB-16 |
7.2 | 16 | 1.5 | 2900 | 44 | 0.71 | 4.0 |
|
40FB-20 |
20 | 1.5 | 42 | 0.93 | 4.0 | ||
|
40FB25 |
25 | 2.2 | 39 | 1.26 | 4.0 | ||
|
40FB-40 |
40 | 3 | 32 | 2.45 | 4.0 | ||
|
40FB-63 |
63 | 7.5 | 27 | 5.42 | 4.0 | ||
|
50FB-16 |
14.4 | 16 | 2.2 | 2900 | 56 | 1.09 | 3.5 |
|
50FB-25 |
25 | 4 | 52 | 1.83 | 3.5 | ||
|
50FB-40 |
40 | 5.5 | 46 | 3.32 | 3.5 | ||
|
50FB-63 |
63 | 11 | 39 | 6.16 | 3.5 | ||
|
65FB-25 |
28.8 | 25 | 5.5 | 2900 | 62 | 3.16 | 3.5 |
|
65FB-30 |
30 | 7.5 | 60.5 | 3.89 | 3.5 | ||
|
65FB-40 |
40 | 11 | 57.5 | 5.46 | 3.5 | ||
|
65FB-64 |
64 | 15 | 52.5 | 9.57 | 3.5 | ||
|
80FB-15 |
54.4 | 15 | 5.5 | 2900 | 69 | 3.2 | 3.0 |
|
80FB-24 |
24 | 7.5 | 68 | 5.19 | 3.0 | ||
|
80FB-38 |
38 | 15 | 66.5 | 8.41 | 3.0 | ||
|
80FB-60 |
60 | 22 | 62.8 | 14.06 | 3.0 | ||
|
80FB-97 |
97 | 37 | 57 | 22.2 | 3.0 | ||
|
100FB-23 |
100.8 | 23 | 15 | 2900 | 73 | 8.65 | 3.0 |
|
100FB-37 |
37 | 22 | 73 | 13.9 | 3.0 | ||
|
100FB-57 |
57 | 37 | 70.5 | 22.2 | 3.0 | ||
|
150FB-22 |
190.8 | 22 | 22 | 2900 | 77 | 14.8 | 2.5 |
|
150FB-35 |
35 | 37 | 76 | 23.9 | 2.5 | ||
|
150FB-56 |
56 | 55 | 76 | 38.3 | 2.5 |
|
