IH型不銹鋼離心泵化工泵

IH型化工泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用GJ標準ISO2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5%，是GJ推廣的節能產品。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

1、IH化工泵系單級單吸化工離心泵,是取代F型耐腐蝕離心泵的節能型更新?lián)Q代產品,該產品的執行標準,GB5662-85,ISO2858,GB/T5656-94.
2、IH化工泵系臥式徑向剖分,后開門結,檢修時不需拆卸管路.
3、泵體軸向吸入,徑向排出,腳支承式,泵與原動機連結用加長聯軸器.
4、泵軸承用潔凈的22號機械滑油,泵運轉前須向懸架內加滑油Z油標中心線以上2mm左右
5、大直徑葉輪用填料密封,付葉輪密封(動力密封)
產品特點：

一、IH型不銹鋼化工泵的結構特點：

    泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是GJ上通用的一種結構形式。

二、IH型不銹鋼化工泵的旋轉方向：

    泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針?lè)较蛐�轉。

三、IH型不銹鋼化工泵的軸封型式：

填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。

機械密封：?jiǎn)味嗣鏅C(jī)械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。

    泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。

    IH型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

四、IH型不銹鋼化工泵的性能范圍：

流量Q：6.3～400m3/h        揚程H：5～132m

轉速n：2900、1450r/min     配帶功率：0.55～110KW

進口直徑：50～200mm        Z高工作壓力：1.6Mpa

    IH型化工泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。

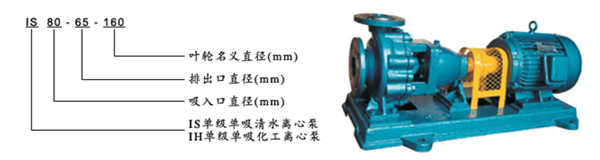

型號說明

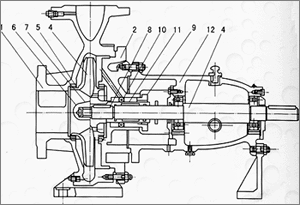

結構說明
	1 泵體 6 葉輪螺母 2 泵蓋 7 墊圈 3 葉 輪 8 軸套 4 軸 9 填料環 5 密封圈 10 填料
性能參數
型號 流量 mз/h 揚程 m   轉速 r/min 電機功率 KW 口徑 mm 吸入 排出 IH50-32-125 12.5 20 2900 2.2 50 32 6.3 5 1450 0.55 50 32 IH50-32-160 12.5 32 2900 3 50 32 6.3 8 1450 0.55 50 32 IH50-32-200 12.5 50 2900 5.5 50 32 6.3 12.5 1450 0.75 50 32 IH50-32-250 12.5 80 2900 11 50 32 6.3 20 1450 1.5 50 32 IH65-50-125 25 20 2900 3 65 50 12.5 5 1450 0.55 65 50 IH65-50-160 25 32 2900 5.5 65 50 12.5 8 1450 0.75 65 50 IH65-40-200 25 50 2900 7.5 65 40 12.5 12.5 1450 1.1 65 40 IH65-40-250 25 80 2900 15 65 40 12.5 20 1450 2.2 65 40 IH65-40-315 25 125 2900 30 65 40 12.5 32 1450 4 65 40 IH80-65-125 50 20 2900 5.5 80 65 25 5 1450 0.75 80 65 IH80-65-160 50 32 2900 7.5 80 65 25 8 1450 1.5 80 65 IH80-50-200 50 50 2900 15 80 50 25 12.5 1450 2.2 80 50 IH80-50-250 50 80 2900 22 80 50 25 20 1450 3 80 50 IH80-50-315 50 125 2900 37 80 50 25 32 1450 5.5 80 50 IH100-80-125 100 20 2900 11 100 80 50 5 1450 1.5 100 80 IH100-80-160 100 32 2900 15 100 80 50 8 1450 2.2 100 80 IH100-65-200 100 50 2900 22 100 65 50 12.5 1450 4 100 65 IH100-65-250 100 80 2900 37 100 65 50 20 1450 5.5 100 65 IH100-65-315 100 125 2900 75 100 65 50 32 1450 11 100 65 IH125-100-200 200 50 2900 45 125 100 100 12.5 1450 7.5 125 100 IH125-100-250 200 80 2900 75 125 100 100 20 1450 11 125 100 IH125-100-315 200 125 2900 110 125 100 100 32 1450 15 125 100 IH125-100-400 100 50 1450 30 125 100 IH150-125-250 200 20 1450 18.5 150 125 IH150-125-315 200 32 1450 30 150 125 IH150-125-400 200 50 1450 45 150 125 IH200-150-250 400 20 1450 37 200 150 IH200-150-315 400 32 1450 55 200 150 IH200-150-400 400 50 1450 90 200 150

IH型化工泵
1、產品簡介及特點：
    IH型單級單吸懸臂式化工離心泵是據GJ標準ISO2858進行設計的并按GJ標準ISO5199/DIS制造的，其技術指標與老產品相比，效率平均提高5%左右，汽蝕余量降低了2m左右，是一種性能穩定，零部件尺寸已實現標準化的節能高效產品，是GJ機械工業部確定取代老式耐腐蝕泵及替代進口的節能更新?lián)Q代產品。改良型IH-A型化工泵以更加簡潔的形式對機組的構成進行重組（去掉加長聯軸器泵和電機直聯）特別是對小功率機組來說減少占地面積、降低基建投資及方便維修等方面都具有極其重要的意義。
2、主要用途：
    IH型泵適合于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆粒的有機或無機化工介質，石油產品及腐蝕性的液體。
3、工作條件和性質范圍：
    ①可輸送水類物質及各種腐蝕介質（粘度類似于水）；
    ②密度范圍ρ=1.0∽1.84×103Kg/m3;
    ③介質溫度在-20℃∽+160℃范圍之間；
    ④系統工作壓力≤1.6MPa,即：系統壓力=吸入口壓力+泵閉閥工作時的壓力≤1.6MPa;
    ⑤流量3.4∽460m3/n 揚程H3.6∽132m 特殊情況（高溫、高壓及特殊材料）請于訂貨時預先提出，以便提供更為可靠之產品。
4、型號意義：
    其中IH-A 65-50-160AS1-303
    IH為系列泵代號：GJ標準單級單吸化工泵
    -A 為該系列泵結構DY次更新
    65 為泵吸入口直徑
    50 為泵吐出口徑
    160 為葉輪名義直徑
    A 為葉輪經DY次切割（B為第二次C第三次）
    S1 為泵的密封形式：不作標記的為軟填料密封 S1表示單端面機械密封 S2表示雙端面機械密封
5、結構簡圖及結構材料 :
    本型泵屬單級單吸懸臂式后開門托架結構，其主要零部件有：泵體、葉輪、泵蓋、密封部件、軸套、懸架部件及泵軸等。 泵的殼體（即泵體和泵蓋）構成泵的工作室、葉輪、軸、和滾動軸承為泵的轉子。懸架軸承部件只承著泵的轉子部件，滾動軸承承受泵的徑向力和軸承力。 軸承吸入、徑向排出的泵體屬腳支承式，它直接固定在鑄鐵底座上并同與之配合的泵蓋一起形成泵腔，而轉子部件在泵腔中轉動從而對液體做功。 泵蓋通過止口夾緊在中間支架及泵體之間，而具有支腳的懸架部件則在與中間支架聯為一體的同時，由其內置的一對滾動軸承JQ定位轉子部件，也即是所謂的后開門結構。另外，為拆卸方便特設計了加長聯軸器，檢修時，可以不拆卸進出口管路，泵體和電機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件進行檢修，這對于不易拆卸的較大功率機組來說尤為重要。 軸向力：采用平衡孔平衡法。 軸 封：可根據不同的介質及壓力要求選擇軟填料密封或是機械密封。 動力轉動：IH型通過撓性加長聯軸器由原動機驅動，IH-A型由撓性軸聯器直接傳動，不設加長聯軸器。 根據廣大用戶要求和建議，IH-A型泵的結構及安裝尺寸與IH泵完全相同，只是撓性軸器螺栓的麻煩，只要拆下電機，就能拆卸懸架部件。 材質：由于該型泵主要用來輸送腐蝕性介質，所以其過流部件（即泵體、泵蓋和葉輪）均采用以下不銹鋼材料。用戶如需選用其它特殊材料，請于定貨時事先提出。
