YB系列陶瓷液壓柱塞泵-壓濾機專用柱塞泵
YB系列泵為液壓驅動，采用陶瓷氧化鋁柱塞及組合密封方式，具有結構簡單，運行平穩，工作壓力高，壓力波動小，使用壽命長等優點，且操作維修都十分方便．本泵也稱為YB系列陶瓷柱塞泥漿泵，可作為陶瓷柱塞壓濾機入料泵、壓濾機進料泵等使用。
YB系列陶瓷液壓柱塞泵-壓濾機專用柱塞泵分為定量泵和變量泵兩大類：
定量泵類有YB50-0.5Z30０－40系列規格供用戶選用，主要用于噴霧干燥器供漿，水煤漿供漿．YB140，YB200，YB250也可供遠距離輸漿用．
變量泵類有YB110-1.5ZYB140-11四種規格供用戶選用．其特點是：流量能自動調節，它在低壓范圍內流量變化恒定，當壓力升到某（調定）值后，流量隨壓力增加而減小，電機功率隨之減�。摫米钸m合于給壓濾機供漿，近年來多用于環保污水處理行業．與隔膜泵相比，所得泥料質量高，壓濾時間短，電耗降低３０％，尤其是環保等行業理想的換代產品．
同時，我廠還開發研制出了YB型油壓柱塞不銹鋼泵系列產品，該產品廣泛用于石油化工，醫藥，食品等行業，深受廣大用戶歡迎．
產品介紹
用途與特點
YB系列液壓驅動泵是碳酸鈣、高嶺土等非金屬礦。冶金、印染、陶瓷、電鍍、造紙、油煉、煉焦、洗礦、制藥、食品、釀造、電子漿料、磁性材料、油漆制造廠輸送油漆；化工等行業原料生產及工業廢液排放過程中固液輸送的專業設備。液體中固物含量可高達70%還可用于各種液體漿料的加壓噴霧。是噴霧干燥塔及其它干燥設備的SX配套設備。可作為壓濾機進料泵、壓濾機入料泵、壓濾機專用泵等使用。
化工：染料、顏料、碳黑、鹽泥、皂素等。
冶金：金礦、銀礦、銅礦、鉛礦、鋅礦、X土等粉末選礦。
陶瓷：高嶺土、膨潤土、電子瓷土及各種釉料等。
煉油：輕油、石油焦?jié){等。
醫藥：抗生素、糖化酶、肌醇。
食品：奶粉、玉米漿、淀粉、卡拉膠等。
YB系列液壓驅動泵為雙缸雙作用，柱塞材質可根據用戶使用要求作成氧化鋁和不銹鋼等，該泵現分為高壓泵、低壓大流量泵和防腐蝕變量泵。
高壓泵適用于遠距離或向高空輸送漿料
低壓大流量泵適用于穩定大量輸送漿料
防腐蝕變量泵是集抽漿、加壓、遠距離送漿于一體的特點Z適合于壓濾機及各種過濾裝置配套使用，省去污水處理工藝中的許多麻煩。
污水處理包括：化工污水、冶煉污水、電鍍污水、印染污水、皮革污水、制藥污水、釀造污水、環境污水。
特點介紹
液壓驅動雙杠運作，壓力高，流量大，損耗極低，
采用進口液壓系統，運行平穩，連續工作可靠；
雙缸雙作用，流量大，揚程高；
調壓范圍大，壓力波動小，噪音�。�
可輸送高濃度懸浮漿體，固體顆粒小于2mm;及比例較少的大顆粒通過。
該泵配套壓濾設備使用，滿足壓濾過濾工藝要求，工作效率高，節能。壓濾機空腔時，大流量快速輸入漿體，隨著濾餅密度增加，系統壓力升高，輸送漿體速度減慢，進入保壓工作（壓力恒定）直Z壓濾結束，整個過程中壓力與流量自動調節匹配。工作和節能效率高，與定量泵渣漿泵相比節能近40-50%。是壓濾機進料Z理想產品，依據壓濾工藝預要先設定壓力參數。
性能參數與技術規格：YB85、YB120、YB140、YB200、YB250、YB300
型號 Model |
額定流量 |
壓力范圍 |
額定壓力 |
沖次 |
沖程 |
配用電機功率 |
外型尺寸 |
吸(排) |
重量 |
適用噴塔型號 |
|||
|
YB120-7.1 |
7.1 |
0~2.5 |
2.0 |
24 |
250 |
7.5 |
1580*1000*1600 |
G2”(G1/2”) |
650 |
配壓濾機 |
|||
|
YB120G-7.1 |
7.1 |
0~3.0 |
2.5 |
24 |
250 |
11 |
1580*1000*1600 |
G2”(G1/2”) |
650 |
2500-3200型 |
|||
|
YB140-10 |
10 |
0~3.0 |
2.0 |
24 |
250 |
11 |
1580*1000*1600 |
M80*2(G2”) |
700 |
3200-4000型 |
|||
|
YB140D-10 |
10 |
0~2.5 |
1.5 |
34 |
250 |
11 |
1580*1000*1600 |
M80*2(G2”) |
700 |
輸漿或配壓濾機 |
|||
|
YB200G-14 |
14 |
0~3.0 |
2.5 |
15 |
250 |
15 |
1580*1000*1600 |
M80*2(G2”) |
1100 |
4000型以上 |
|||
|
YB200-19 |
19 |
0~2.5 |
2.0 |
20 |
250 |
15 |
1580*1000*1600 |
M80*2(G2”) |
1100 |
可配3-4臺壓濾機 |
|||
|
YB200G-19 |
19 |
0~3.0 |
2.5 |
22 |
250 |
18.5 |
1690*1230*1900 |
Φ100 |
1200 |
4000型以上 |
|||
|
YB200D-24 |
24 |
0~1.5 |
1.5 |
27 |
250 |
11 |
1690*1230*1900 |
Φ100 |
1000 |
輸漿、配壓濾機 |
|||
|
YB250-30 |
30 |
0~2.0 |
2.0 |
18 |
250 |
18.5 |
1950*1000*1900 |
Φ133（108） |
1460 |
配塔5000型以上 |
|||
|
YB250-35 |
35 |
0~2.0 |
2.0 |
18 |
250 |
22 |
1950*1000*1900 |
Φ133（108） |
1480 |
配塔5000型以上 |
|||
|
YB300-45 |
45 |
0~2.0 |
2.0 |
18 |
250 |
30 |
1950*1000*1900 |
Φ133（108） |
1650 |
配塔5000型以上 |
|||
鈦龍PYB系列陶瓷液壓柱塞泵-壓濾機專用柱塞泵的安裝維護
（1）將泵放在混凝土基礎上，校正水平，用地腳螺栓固定,以泵正常運行時不晃動為準。為方便更換液壓油和沖洗管路，基礎應高出地面10cm,四周設排水溝。參照安裝基礎圖。
（2）清理凈進出漿口法蘭端面，密封〝O〞型圈黃油粘與密封溝槽，緊固。注：進出方向（低進高出）。
（3）進出漿管法蘭口加裝減震節，合理布置進出漿管路，清洗水管路，冷卻水管路。
2.使用
注：使用時輸送介質中的固體顆粒不得大于2mm,壓力波動小于或等于0.2MPa。
（1）準備工作：
①檢查各部件緊固情況。
②檢查油箱油位，液位計2／3處為準。夏季用N46號優質抗磨液壓油，冬季用N32號優質抗磨液壓油。
③檢查壓力表量程，液壓站用0-25MPa耐震壓力表，穩壓罐用0-6MPa耐震壓力表。
④滑動部件加油嘴加潤滑油，每班加一次。
⑤檢查冷卻器及柱塞冷卻水連接管，冷卻水應是干凈自來水，調節柱塞冷卻水適量;冷卻器進出水口采用軟管連接，保證足夠水量降低油溫，以便清理排水。冬季排空冷卻器存水。
⑥檢查進出漿閥開關。
⑦確認加足液壓油后，檢查電機轉向是否與標記一致（一般順時針）。
用途/應用領域
龍亞YB系列陶瓷液壓柱塞泵-壓濾機專用柱塞泵可用于化工、冶金、石油、印染、陶瓷、食品、制藥、建材、環保、煤炭、金屬及非金屬礦等行業。如：
陶瓷、電磁、電子、磁材漿料；水煤漿、高嶺土、冶金保護材料等金屬、非金屬礦漿；印染、皮革、造紙、電鍍、打樁、制沙、鉆井、尾礦、煤泥等污泥；河道、湖泊淤泥及城市污泥；養殖糞便，沼氣沼渣；食品漿料，制藥、化工漿料；電池漿料等。
應用對比
龍亞YB系列陶瓷液壓柱塞泵-壓濾機專用柱塞泵運行在壓濾機進料口上，低壓時大排量輸漿，往復速度快；隨著濾餅密實度增加，液壓系統自動調節到較高壓力較小排量繼續輸漿，往復速度減慢，當達到壓濾機恒壓（保壓）狀態時，排量更小、壓力恒定，往復速度緩慢，直Z壓濾周期結束，高壓擠壓壓榨出泥餅含水率極低整個壓濾過程中壓力與流量自動調節匹配。該較螺桿泵、隔膜泵、渣漿泵等節能40-50%以上。
其中YB300型雙缸柱塞泵可用于陶瓷 、電磁泥漿、水煤漿、高嶺土，冶金保護材料等非金屬礦漿，金屬礦漿，尾礦漿料，化工漿料，電子漿料，磁材漿料，及食品漿料的輸送等。近年來該泵與壓濾機配合使用也廣泛應用于陶瓷行業泥餅壓制、紡織印染行業污水處理、油田開采污水處理及城市污泥處理等。
上海鈦龍PYB系列油壓陶瓷柱塞輸漿泵主要特點
1. 液壓驅動，雙缸雙作用，流量大，揚程高，輸送距離遠，能耗低;
2.運行平衡，長時間連續工作，可靠性強;
3. 噪音小，可調壓力范圍大，壓力波動小;
4.可使用于高耐磨及耐腐蝕行業。

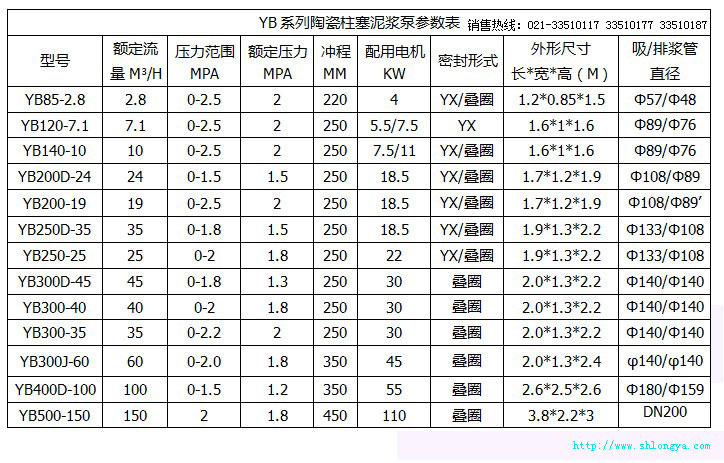

2016款YB系列陶瓷柱塞泥漿泵性能參數:
龍亞YB系列液壓陶瓷柱塞泵規格齊全，流量可從0.1m3/h到75m3/h。常壓泵Z高壓可達2.5MPa，額定壓力2.0MPa；小流量高壓泵Z高壓力可達8.0MPa，額定壓力6.0MPa；大流量高壓泵Z高壓力可達3.5MPa，額定壓力3.0MPa。低壓泵壓力1.5MPa，其流量比TL泵額定流量可高10-20%。
YB型液壓驅動泵配用壓濾機，一臺可取代4-5臺老式隔膜泵，既減少占地面積，又可為用戶節約大量維修工作量和維修費及用電量。
|
