JYZR系列液壓隔膜式計量泵(耐腐蝕精密加藥泵)
產品詳細介紹
流量范圍: 0-750L/H
壓力范圍: 0-28MPA
功率: 1.1KW, 1.5KW, 220V / 380V /400V,50Hz / 60Hz
驅動系統: 兩相、三相標準電機或防爆電機
流量控制: 手動控制或(接收 4-20mA 信號)
防護等級: IP55,IP54
材料
泵頭: SUS304, SUS316, 304+PTFE, 316+PTFE
隔膜: PTFE
單向閥: SUS304, SUS316
閥球: ZrO2, SUS304, SUS316, 陶瓷
工作條件
環境溫度: -30℃ --- 90℃
特點
1.無泄漏，維修方便，低噪音，使用方便。
2.計量精度優于機械隔膜泵，密封性能優于柱塞泵。
3.配沖程調節器可以實現遠程自動控制。
4. 隔膜為多層復合結構壓制而成，DY層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜使用壽命
新款技術參數表：
| 型號MODEL | 流量（L/H） | 電機功率 | 柱塞直徑 （mm） |
行程 (mm) |
泵速 (min-1) |
進出口徑 (DN) |
重量 | |
| 1.1kw | 1.5kw | |||||||
| 壓力（Mpa） | ||||||||
| JYZR□/22/16 | 28 | 16 | 22 | 16 | 30 | 96/144 | 10 接管套 |
140 |
| JYZR□/14/10 | 45 | 10 | 14 | 20 | ||||
| JYZR□/12/10 | 58 | 10 | 12 | 22 | ||||
| JYZR□/9.0/6.3 | 75 | 6.3 | 9.0 | 25 | ||||
| JYZR□/6.5/4.5 | 125 | 4.5 | 6.5 | 32 | 15 法蘭 |
155 | ||
| JYZR□/4.5/3.2 | 160 | 3.2 | 4.5 | 36 | ||||
| JYZR□/3.6/2.6 | 200 | 2.6 | 3.6 | 40 | ||||
| JYZR□/2.8/2.0 | 250 | 2.0 | 2.8 | 45 | ||||
| JYZR□/2.3/1.6 | 320 | 1.6 | 2.3 | 50 | 20 法蘭 |
162 | ||
| JYZR□/1.8/1.4 | 380 | 1.4 | 1.8 | 55 | ||||
| JYZR□/1.6/1.2 | 460 | 1.2 | 1.6 | 60 | ||||
| JYZR□/1.4/1.0 | 700 | 1.0 | 1.4 | 60 |
||||
以下為老款技術參數：
|
型號 |
流量 (L/H) |
壓力(MPA) |
柱塞直徑 (mm) |
行程 |
沖次 |
功率 |
進出口徑(DN) |
重量 |
|
JYZR28/22 |
28 |
22 |
16 |
30 |
96 |
1.5 |
10 |
100 |
|
JYZR28/16 |
28 |
16 |
1.1 |
|||||
|
JYZR45/14 |
45 |
14 |
20 |
1.5 |
||||
|
JYZR45/10 |
45 |
10 |
1.1 |
|||||
|
JYZR110/9 |
110 |
9.0 |
25 |
144 |
1.5 |
|||
|
JYZR110/6.3 |
110 |
6.3 |
1.1 |
|||||
|
JYZR125/5.6 |
125 |
6.5 |
32 |
96 |
1.5 |
15 |
155 |
|
|
JYZR125/4.5 |
125 |
4.5 |
1.1 |
|||||
|
JYZR160/4.5 |
160 |
4.5 |
36 |
1.5 |
||||
|
JYZR165/3.2 |
160 |
3.2 |
1.1 |
|||||
|
JYZR200/3.6 |
200 |
3.6 |
40 |
1.5 |
||||
|
JYZR200/2.6 |
200 |
2.6 |
1.1 |
|||||
|
JYZR250/2.8 |
250 |
2.8 |
45 |
1.5 |
20 |
162 |
||
|
JYZR250/2..0 |
250 |
2.0 |
1.1 |
|||||
|
JYZR320/2.3 |
320 |
2.3 |
50 |
1.5 |
||||
|
JYZR320/1.6 |
320 |
1.6 |
1.1 |
|||||
|
JYZR380/1.8 |
380 |
1.8 |
55 |
1.5 |
||||
|
JYZR380/1.4 |
380 |
1.4 |
1.1 |
|||||
|
JYZR460/1.6 |
460 |
1.6 |
60 |
1.5 |
||||
|
JYZR480/1.2 |
460 |
1.2 |
1.1 |
|||||
|
JYZR500/1.4 |
500 |
1.4 |
63 |
96 |
1.5 |
|||
|
JYZR500/1.0 |
500 |
1.0 |
1.1 |
|||||
|
JYZR700/1.4 |
750 |
1.4 |
144 |
1.5 |
||||
|
JYZR750/1.0 |
750 |
1.0 |
1.1 |
JYZR型液壓隔膜計量泵注意事項：
適用于由一般的常溫清水直Z具有強腐蝕，易揮發、已結晶、易燃、易爆、劇毒、惡臭、腐蝕性強，比重大、中等粘度，有放射性或其它貴重液體等。同時也可輸送懸浮液體，對一些為防止隔膜破裂后，介質與液壓油混合引起事故，對易燃易爆、劇毒及貴重液體時，可選用雙隔膜計量泵并帶隔膜破裂報警裝置。
注意事項
1．計量泵使用前請在齒輪箱內加220#媧輪蝸桿油或50#齒輪油Z油標，并在液壓油池內加L-HM32-46液壓油Z油標。
2．計量泵開機之前一定要確保出口管路通暢（閥門全開〉。
3．計量泵要停止工作時先關閉計量泵，再關閉出口閥門。
4．計量泵電機接線一定要按照電機銘P的電壓接線（380V或220V）
5．不銹鋼管路接頭焊接時，切不可把焊渣或雜物掉入管路或閥體內（從而會造成計量泵不出水、壓力變小或流量變�。�
6．出口管路壓力一定要高于進口管路壓力，如果低于進口壓力，一定要加裝背壓閥， 防止產生虹吸。
出口管路口徑一定要大于或等于，相應計量泵的標配口徑。
JYZR型液壓隔膜計量泵安裝調試：
泵運轉前的準備工作
1．安裝驗收合格后，開機前應檢查各連接處螺栓、螺母不允許有任何松動，新泵應清除泵上的防腐或污垢，清除時應用煤油檫洗，切用鏟刮。
2．液壓油箱內注入適量的L-HM46液壓油，油量以油標水平中線為準。
3．傳動箱內注入適量的L-CKE460蝸輪油（SH/T0094-199)或L-CKE460工業閉式齒輪油（GB5903-1995)，油量以油標水平中線為準。
4．用手動聯軸器或電機，使柱塞全行程往復移動若干次，不得有任何卡阻現象。
5．按電機各P接通電源，啟動電機，檢查電機的旋轉方向是否與轉向標志一致。（注：此時管路上的進出口闊應處于完全敞開狀態，否則后果自負）
計量泵的流量調節
1．根據工藝流程的流量要求，將調量表或刻度盤轉相應的指示值。流量的調節應從小到大的原則。若需從大到小調節時（流量表），觀察指針隨調節手輪的旋轉而游動，當指針到要求位置時，并超過數格，再向大流量方向使指針，調要求值。調節完畢，需將手輪鎖緊。
2．流量調節可以在停車或運轉中進行，調定后泵的流量約需1-2分鐘才能穩定，流量越大，穩定時間就越長。
注：P為額定壓力。為了安全，建議非專業人員不得隨意調動。
4．完成上述各項工作后，確認無誤，方可投入運行。
停機前SX使出口節流闊處于完全開狀態，排出壓力降Z常壓，此時才能切斷電源停止運行。
運行前準備
1．計量泵應安裝在堅固的專用基礎上，校正后緊定地腳螺栓，如果安裝在混凝土基礎上應高出地面100-150毫米以上。
2．連接管路應裝測量儀表�！踩鐗毫Ρ淼取⒂脩糇詡洌�
3．吸入管路末端應裝有過濾裝置。（用戶自備也可象我公司訂購）
4．電器控制設備根據使用情況應盡可能安裝在泵工作地點，（不涉及安全的前提下），電器控制設備應裝設與輸送介質相應的控制保護裝置，以確保安全。
5．吸入與排出管徑應不少于進出口管徑，吸入管路應盡量短。如吸入管路過長或彎管接頭過多，應進行NPSHa核算。以滿足必須凈正吸入壓頭的要求。
6．排出管路應裝有安全闊或安全溢流闊和背壓闊(用戶自備)如需減少出口壓力脈沖，可在Z近泵排出路上設穩壓裝置。（用戶自備）
7．泵安裝的其它技要求應符合《機械設備安裝及驗收規范》TJ231(五)-78-中的有關規定。
泵的安裝
1．將泵浦安裝在高于藥槽200-300皿的堅固基礎上，并水平安裝。
2．泵應安裝在高于地面300-500毫米高混疑土上，將泵以水平狀態校正；多聯泵安裝應注意以泵的相間聯軸器為校正基準，同心度偏差不得超過0.15毫米〔彈性聯軸器），鋼性聯軸器應在0.05毫米之內；
3．吸排管路上不應有急劇的彎頭〔不大于90°)，并應盡量減少管路中彎曲和增加阻力的部件。
4．勿將泵浦及藥槽安裝在日光直接照射之處。
5．藥槽平時應補充藥液及保養檢查之需，請置于較寬敞的場所。
6．請勿安裝在易按觸濕氣或腐蝕性氣體之處。
7．泵浦安裝之周圍溫度在-20~+40℃，高度在海拔1000M以下使用。
管路安裝
1．吸入配管通徑不能少于泵的吸入闊口徑，并應盡量縮短吸入管道長度，一般2-3米為宜； 如必須增加長度時，則應適當加長，但長度不得超過5米（但啟動時的吸入液體時間相對延長）。
2．與吸入、排出闊〔法蘭）聯接的管道，不能強行結合而使泵闊增加負荷，不得將管道及闊門等的重量由泵和吸排闊承擔。管路安裝完畢應支承并固定好管件。
特殊液體對管道通量的增加
1．為了確保泵的安全運營以及管路系統的安全，應在排出管道上設置安全闊，如需要減少被輸送液體的脈沖，可在靠近泵排出管路上安裝緩沖器。
2．對于輸送懸浮液及易產生沉淀的介質，在泵的吸入及排出附近應增設闊門及三通，以便在泵運營停止時不拆開管路就能進行缸體內沖洗。

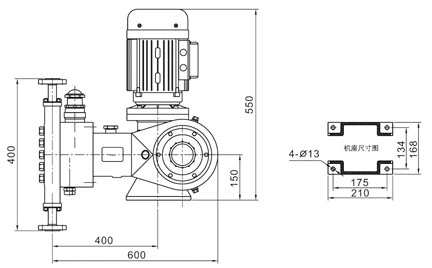

安裝規范（按裝圖）
泵安裝的其它技術要求應符合《機械設備安裝工作施工及驗收規范》TJ231 (五）-78-泵安裝的有關規定。
JYZR型液壓隔膜計量泵故障維護：
泵的維護與使用
維護
1．傳動箱、液壓油箱內應保持ZD的油位，不應過多或過少。
2．潤滑油和液壓油應干凈無雜后，并按下表（2）周期進行更換。
表（2）
油類 使用期限 換油周期
潤滑油 開始3-6個月 每3個月更換一次
潤滑油 6個月以后 每6個月更換一次
液壓油 開始2-5個月 每2個月更換一次
液壓油 5個月以后 每5個月更換一次
3．泵運轉2000-3000小時以后，應拆開檢查內部零件，進行檢修和更換易損件。
4．泵若長期停用，應將液缸內的介質排凈放干，并把表面清洗干凈，外露加工表面需防銹油。存放期內泵應置于干燥處。
拆卸與裝配
液壓隔膜式式計量泵液力端的拆卸。擰開液壓油箱底處的內六角螺塞，放掉箱內的液壓油，盤動電機聯軸器，把活塞移向前死點，將活塞從十字頭上拆出，將液壓端從機座上拆下來然后按以下順序拆下液力端各部件：
1．拆下放氣過載闊和補償闊總成；
2．拆下進出口壓闊法蘭，依次取出闊套，〔闊芯、彈簧）闊座；
3．?dāng)Q開缸蓋上的固定螺母，拆下缸蓋，依次取液壓隔膜式；
4．拆下缸體與油箱的螺栓，取下缸體、柱塞、液缸，再取下限位闊組件。
5．卸下液壓油箱與傳動箱的聯接螺母，取下油箱。
裝配按下列順序進行：
按液壓隔膜式式計量泵液壓端拆卸順序的逆序裝在傳動箱上。調節好補油闊和放氣過載闊，在裝放氣過載闊前，從放氣過載闊油孔加足液壓油，使液壓腔內的氣體排出。裝配完畢，轉動聯軸器， 應運轉自如，無卡阻現象。
