2J-X系列柱塞式計量泵(雙泵頭柱塞計量泵)
產品介紹
流量范圍: 0-300 lph
壓力范圍: 0-50MPa
電機功率: 370W, 550W, 220V / 380V / 400V, 50/60Hz
驅動系統: 兩相、三相標準電機或防爆電機
流量控制:手動控制, 自動控制
防護等級: IP55
材料
泵頭: SUS304, SUS316,304+PTFE,316+PTFE
隔膜: PTFE
單向閥: SUS304, SUS316, PVC, PTFE
閥球: ZrO2, SUS304, SUS316, 陶瓷,
工作條件
環境溫度: -30℃ --- 90℃
新款技術參數表：
| 型號MODEL | 流量（L/H） | 電機功率 | 柱塞直徑 （mm） |
行程 (mm) |
泵速 (min-1) |
進出口徑 (DN) |
重量 | |
| 0.37kw | 0.55kw | |||||||
| 壓力（Mpa） | ||||||||
| 2J-X□/50/38 | 5 | 38 | 50 | 6 | 20 | 96 | 6接管套 | 35 |
| 2J-X□/32/21 | 8 | 21 | 32 | 8 | ||||
| 2J-X□/20/13 | 16 | 13 | 20 | 10 | ||||
| 2J-X□/14/9.0 | 25 | 9.0 | 14 | 12 | ||||
| 2J-X□/7.6/5.4 | 40 | 5.4 | 7.6 | 16 | ||||
| 2J-X□/5.0/3.5 | 60 | 3.5 | 5.0 | 20 | ||||
| 2J-X□/3.2/2.2 | 100 | 2.2 | 3.2 | 25 | 10接管套 | 38 | ||
| 2J-X□/2.5/1.7 | 130 | 1.7 | 2.5 | 28 | ||||
| 2J-X□/2.0/1.3 | 160 | 1.3 | 2.0 | 32 | ||||
| 2J-X□/1.6/1.0 | 200 | 1.0 | 1.6 | 35 | 15接管套 | 43 | ||
| 2J-X□/1.3/0.8 | 250 | 0.8 | 1.3 | 38 | ||||
| 2J-X□/1.0/0.6 | 300 | 0.6 | 1.0 | 42 | ||||
老款技術參數：
|
型號 |
流量 (l/h) |
壓力(MPA) |
柱塞直徑 |
行程 |
沖次(min-1) |
電機功率 |
進出口徑(DN) |
重量 (kg) |
|
2J-X5/50 |
5 |
50 |
6 |
20 |
48/96 |
0.55 |
6 |
35 |
|
2J-X5/38 |
5 |
38 |
6 |
0.37 |
||||
|
2J-X8/32 |
8 |
32 |
8 |
0.55 |
||||
|
2J-X8/21 |
8 |
21 |
8 |
0.37 |
||||
|
2J-X16/20 |
16 |
20 |
10 |
0.55 |
||||
|
2J-X16/13 |
16 |
13 |
10 |
0.37 |
||||
|
2J-X25/14 |
25 |
14 |
12 |
0.55 |
||||
|
2J-X25/9.0 |
25 |
9 |
12 |
0.37 |
||||
|
2J-X40/7.6 |
40 |
7.6 |
16 |
0.55 |
||||
|
2J-X40/5.4 |
40 |
5.4 |
16 |
0.37 |
||||
|
2J-X60/5.0 |
60 |
5.0 |
20 |
0.55 |
||||
|
2J-X60/3.5 |
60 |
3.5 |
20 |
0.37 |
||||
|
2J-X100/3.2 |
100 |
3.2 |
25 |
0.55 |
10 |
38 |
||
|
2J-X100/2.2 |
100 |
2.2 |
25 |
0.37 |
||||
|
2J-X130/2.5 |
130 |
2.5 |
28 |
0.55 |
||||
|
2J-X130/1.7 |
130 |
1.7 |
28 |
0.37 |
||||
|
2J-X160/2.0 |
160 |
2.0 |
32 |
0.55 |
||||
|
2J-X160/1.3 |
160 |
1.3 |
32 |
0.37 |
||||
|
2J-X200/1.6 |
200 |
1.6 |
35 |
0.55 |
15 |
43 |
||
|
2J-X200/1.0 |
200 |
1.0 |
35 |
0.37 |
||||
|
2J-X250/1.3 |
250 |
1.3 |
38 |
0.55 |
||||
|
2J-X250/0.8 |
250 |
0.8 |
38 |
0.37 |
||||
|
2J-X300/1.0 |
300 |
1.0 |
42 |
0.55 |
||||
|
2J-X300/0.6 |
300 |
0.6 |
42 |
0.37 |

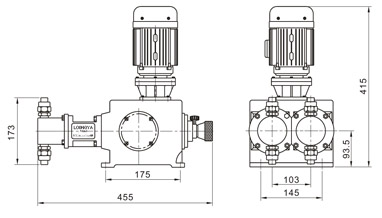

上海龍亞2J-X系列柱塞式計量泵(雙泵頭柱塞計量泵)安裝尺寸圖：
|
