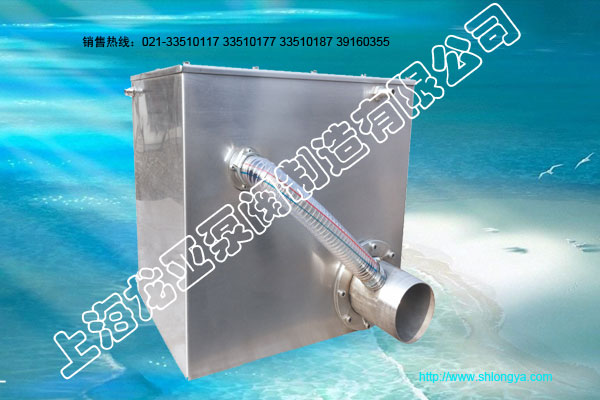

LYPX污水提升器
應用領域
LYPX污水提升器廣泛應用于別墅、洋房、GD寓所、公寓等家用地下室污水排放場所。
產品描述
1、原理：采用固液分離、反沖裝置，設備免維護、免清掏。
2、水泵：采用無堵塞葉輪。
3、污水箱：采用304不銹鋼板焊接制成。
4、液位檢測器：采用316不銹鋼電極控制水泵的啟、停，反應靈敏，防腐耐用。
5、進水口管徑：DN100（進水口高度150mm，也可根據現場情況調整），排水口管徑：DN50，排氣口管徑：DN20。
6、管路及閥門：均為304不銹鋼材質。
7、控制箱：兼具手動/自動功能，控制面板設有電源、水泵運行指示燈，具有缺相、過載、水泵防銹磁等保護功能，方便維護及維修工作。
LYPX污水提升器安裝示意圖
LYPX污水提升器參數表
|
序號
|
設備型號
|
額定流量
|
揚程
|
功率
|
水箱尺寸
|
設備外形尺寸
|
預留設備坑尺寸
|
|||||||
|
m3/h
|
m
|
Kw
|
容積(L)
|
長(mm)
|
寬
|
高
|
長(mm)
|
寬
|
高
|
長(mm)
|
寬
|
高
|
||
|
1
|
LYPX-4-0.22
|
4
|
4
|
0.22
|
70
|
500
|
350
|
400
|
550
|
500
|
460
|
700
|
650
|
500
|
|
2
|
LYPX-6-0.4
|
6
|
8
|
0.4
|
70
|
500
|
350
|
400
|
550
|
500
|
460
|
700
|
650
|
500
|
|
3
|
LYPX-6-0.75
|
6
|
12
|
0.75
|
78
|
500
|
350
|
450
|
550
|
500
|
510
|
700
|
650
|
550
|
|
4
|
LYPX-6-0.8
|
6
|
8
|
0.8
|
73
|
500
|
350
|
420
|
550
|
500
|
480
|
700
|
650
|
520
|
|
5
|
LYPX-8-0.8
|
8
|
7
|
0.8
|
73
|
500
|
350
|
420
|
550
|
500
|
480
|
700
|
650
|
520
|
|
6
|
LYPX-8-1.1
|
8
|
13
|
1.1
|
87
|
500
|
350
|
500
|
550
|
500
|
560
|
700
|
650
|
600
|
|
7
|
LYPX-10-0.75
|
10
|
10
|
0.75
|
78
|
500
|
350
|
450
|
550
|
500
|
510
|
700
|
650
|
550
|
|
8
|
LYPX-10-0.8
|
10
|
6
|
0.8
|
73
|
500
|
350
|
420
|
550
|
500
|
480
|
700
|
650
|
520
|
|
9
|
LYPX-12-0.8
|
12
|
5
|
0.8
|
73
|
500
|
350
|
420
|
550
|
500
|
480
|
700
|
650
|
520
|
|
10
|
LYPX-12-1.1
|
12
|
10
|
1.1
|
87
|
500
|
350
|
500
|
550
|
500
|
560
|
700
|
650
|
600
|
|
