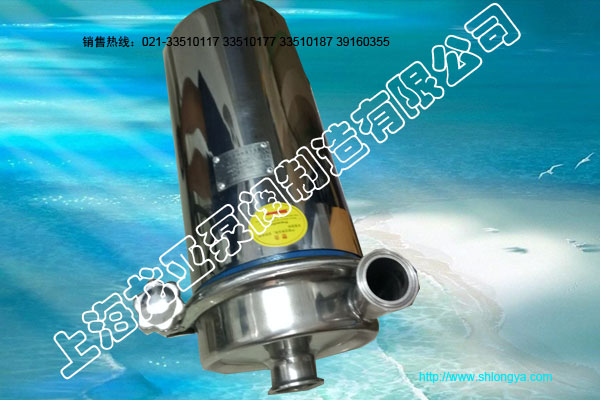

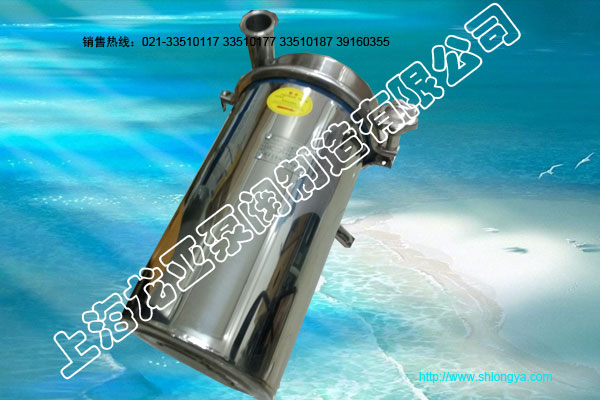

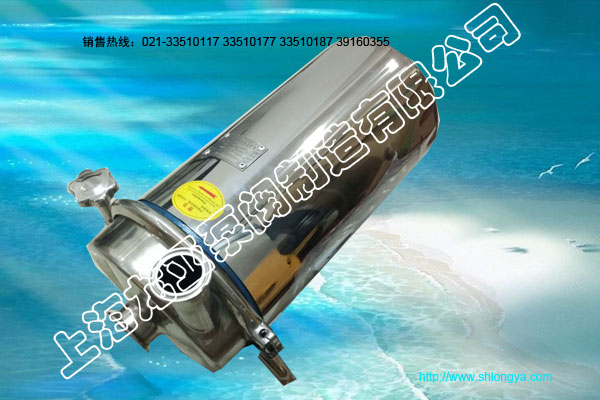

BAW系列SPJ衛生泵
產品介紹
上海龍亞BAW-S型SPJ衛生泵屬于單級、單吸、離心式衛生泵，又名：牛奶泵、飲料泵；材質為:AISI304和AISI316L，配有三腳支撐支架，內部處理光滑，無毛刺，可保證液體經過無殘留，更不會滋生細菌，我公司也可為有顆粒物的介質定做開式葉輪使其輸送更順暢，是食品廠較好的選擇！
產品原理
BAW-S系列衛生泵主要由泵體、泵座、電機組成。各部分分別由螺栓聯接。底板下的支撐腳可任意調節，便于安裝，無需固定的安裝基礎。安裝時可根據不同需要把出口管安裝成垂直方向或水平方向。本系列泵設計時采用圓滑過渡、剛性結構、厚壁設計。在材料的選用上泵體、泵蓋、葉輪等大凡與物料接觸的零件全由AISI316或AISI304不銹鋼制造。機械軸封采用高質量的不銹鋼和碳化硅定制而成。大大提高了耐磨性和滋潤型，延長了適用壽命。制作時泵體、葉輪采用整體精密澆鑄，所有零件表面處理。安裝時由專用工裝夾具保證尺寸間隙。軸封處采用開啟式結構，故即使軸封處有少量泄漏，亦可及時觀察。即使短時間內未察覺也不會滿溢到電動機。從而保證了電動機的使用壽命。本系列泵制作精細，不易結垢，特別適用于CIP清洗。
性能參數表：
| 流量（T/H） | 揚程（M） | 進口（MM） | 出口（MM） | 電機功率（KW） | 轉速 （R/Min） |
| 1 | 8 | 32 | 32 | 0.37 | 2840 |
| 1 | 8 | 32 | 32 | 0.37-220V | 2840 |
| 3 | 18 | 40 | 32 | 0.75 | 2840 |
| 3 | 18 | 40 | 32 | 0.37-220V | 2840 |
| 5 | 24 | 50 | 40 | 1.5 | 2840 |
| 10 | 24 | 50 | 40 | 2.2 | 2840 |
| 15 | 30 | 50 | 50 | 3 | 2840 |
| 20 | 35 | 50 | 50 | 4 | 2840 |
| 30 | 40 | 65 | 50 | 5.5 | 2840 |
| 40 | 45 | 65 | 50 | 7.5 | 2840 |
產品特點：
1、鈦龍PBAW系列衛生泵配備開式葉輪設計在保證傳輸過程中不損壞介質的前提下，達到Z高的衛生等級。
2、BAW系列衛生泵同時符合CIP(就地清潔)和SIP（就地消毒）標準，確保食品衛生。
3、BAW系列衛生泵采用易拆式的泵體設計，保證用戶快速Z泵體的拆卸清洗，同時完成對機械密封等易損件快速更換。
4、BAW系列衛生泵采用電腦JQ設計的葉輪，在保持產品精度的前提下，發揮產品的Z佳性能。
5、BAW系列衛生泵有著更小的能耗和噪聲，因?yàn)閷?duì)NPSH(汽蝕余量)更小的要求，大大減少了氣蝕現象對泵的傷害。
BAW-S型SPJ衛生泵
1.制作精細，高耐磨性，滋潤性強，不易結垢
2.裝拆簡單，維護、清洗方便、易損件少
3.高效節能，故障率低，密封可靠，噪聲低
4.安裝時根據不同工況需求，可把進出口作多方向任意角的調節
5.根據客戶連接要求，進出口形式可選配卡箍快裝式、法蘭式、內螺紋、外螺紋、活接頭
6.根據客戶使用要求，可定做耐高溫型，保溫型，水冷卻型
應用領域
食品行業：酸牛奶、鮮奶油、冰淇淋、乳酪塊、乳清、啤酒、麥芽汁、酵母、汽水、水果濃縮液、果汁飲料、番茄醬、水果泥、蔬菜糊、布丁、果醬、果凍、調味劑、水果餡、甜味料、酵母泥、沙拉調味料、面包、糕點、肉糜、碎肉、肉油、食用油、糖果、糖漿、X奶油餡、巧克力等。
日用化工：面膏洗液、發型凝膠、染發劑、香油精、牙膏、洗滌劑、洗發精、鞋油、化妝品、沐浴精、肥皂、香脂等。
制藥工業：各型藥丸糊、浸膏、乳化劑、糖漿、營養液、中成藥、膏狀藥劑、生物制品、魚肝油、花粉、蜂皇漿、疫苗。
化工工業：脂肪、溶劑、樹脂及聚合物、油漆、顏料、染料、涂料、潤滑油、潤滑脂、石油催化劑、乳化瀝青、膠粘劑、洗滌劑、塑料、ZY、玻璃鋼、皮革等。
建筑工業：各種涂料。包括內外墻涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。
其它工業：塑料工業、紡織工業、造紙工業、煤炭浮選劑、納米材料、生物化工等行業。
老款BAW衛生泵參數：
| 型 號 | 流量（m³/h） | 揚程 | 電機功率(KW) |
| BAW-3-15 | 3 | 15 | 0.75 |
| BAW-3-24 | 3 | 24 | 1.1 |
| BAW-5-24 | 5 | 24 | 1.5 |
| BAW-5-36 | 5 | 36 | 2.2 |
| BAW-10-24 | 10 | 24 | 2.2 |
| BAW-10-36 | 10 | 36 | 3 |
| BAW-15-24 | 15 | 24 | 3 |
| BAW-15-36 | 15 | 36 | 4 |
| BAW-20-24 | 20 | 24 | 4 |
| BAW-20-36 | 20 | 36 | 5.5 |
| BAW-30-24 | 30 | 24 | 5.5 |
| BAW-30-36 | 30 | 36 | 7.5 |
| BAW-40-24 | 40 | 24 | 7.5 |
| BAW-40-36 | 40 | 36 | 11 |
1、BAW系列衛生泵配備開式葉輪設計在保證傳輸過程中不損壞介質的前提下，達到Z高的衛生等級。
2、BAW系列衛生泵同時符合CIP(就地清潔)和SIP（就地消毒）標準，確保食品衛生。
3、BAW系列衛生泵采用易拆式的泵體設計，保證用戶快速Z泵體的拆卸清洗，同時完成對機械密封等易損件快速更換。
4、BAW系列衛生泵采用電腦JQ設計的葉輪，在保持產品精度的前提下，發揮產品的Z佳性能。
5、BAW系列衛生泵有著更小的能耗和噪聲，因?yàn)閷?duì)NPSH(汽蝕余量)更小的要求，大大減少了氣蝕現象對泵的傷害。
BAW-S型SPJ衛生泵
1.制作精細，高耐磨性，滋潤性強，不易結垢
2.裝拆簡單，維護、清洗方便、易損件少
3.高效節能，故障率低，密封可靠，噪聲低
4.安裝時根據不同工況需求，可把進出口作多方向任意角的調節
5.根據客戶連接要求，進出口形式可選配卡箍快裝式、法蘭式、內螺紋、外螺紋、活接頭
6.根據客戶使用要求，可定做耐高溫型，保溫型，水冷卻型
食品行業：酸牛奶、鮮奶油、冰淇淋、乳酪塊、乳清、啤酒、麥芽汁、酵母、汽水、水果濃縮液、果汁飲料、番茄醬、水果泥、蔬菜糊、布丁、果醬、果凍、調味劑、水果餡、甜味料、酵母泥、沙拉調味料、面包、糕點、肉糜、碎肉、肉油、食用油、糖果、糖漿、X奶油餡、巧克力等。
日用化工：面膏洗液、發型凝膠、染發劑、香油精、牙膏、洗滌劑、洗發精、鞋油、化妝品、沐浴精、肥皂、香脂等。
制藥工業：各型藥丸糊、浸膏、乳化劑、糖漿、營養液、中成藥、膏狀藥劑、生物制品、魚肝油、花粉、蜂皇漿、疫苗。
化工工業：脂肪、溶劑、樹脂及聚合物、油漆、顏料、染料、涂料、潤滑油、潤滑脂、石油催化劑、乳化瀝青、膠粘劑、洗滌劑、塑料、ZY、玻璃鋼、皮革等。
建筑工業：各種涂料。包括內外墻涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。
其它工業：塑料工業、紡織工業、造紙工業、煤炭浮選劑、納米材料、生物化工等行業。
安裝尺寸圖：
| 型 號 | 電機功率(KW) | 進出口徑 | 外形尺寸(長×寬×高) (mm) | 中心高度 |
| BAW-3-15 | 0.75 | 38/32 | 480×200×345 | 200 |
| BAW-3-24 | 1.1 | 38/32 | 480×200×345 | 200 |
| BAW-5-24 | 1.5 | 51/38 | 496×250×370 | 215 |
| BAW-5-36 | 2.2 | 51/38 | 496×250×370 | 225 |
| BAW-10-24 | 2.2 | 51/38 | 515×275×380 | 225 |
| BAW-10-36 | 3 | 51/38 | 515×275×380 | 245 |
| BAW-15-24 | 3 | 51/51 | 600×300×415 | 245 |
| BAW-15-36 | 4 | 51/51 | 600×300×415 | 245 |
| BAW-20-24 | 4 | 63/51 | 600×300×415 | 245 |
| BAW-20-36 | 5.5 | 63/51 | 700×320×425 | 265 |
| BAW-30-24 | 5.5 | 63/63 | 700×320×425 | 265 |
| BAW-30-36 | 7.5 | 63/63 | 700×320×425 | 265 |
| BAW-40-24 | 7.5 | 76/63 | 780×350×435 | 265 |
| BAW-40-36 | 11 | 76/63 | 820×380×445 | 265 |
|
