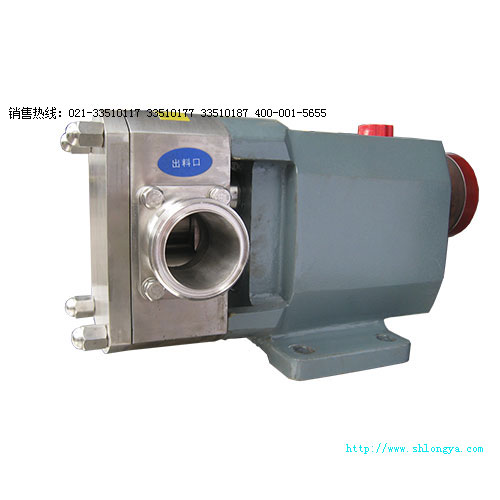

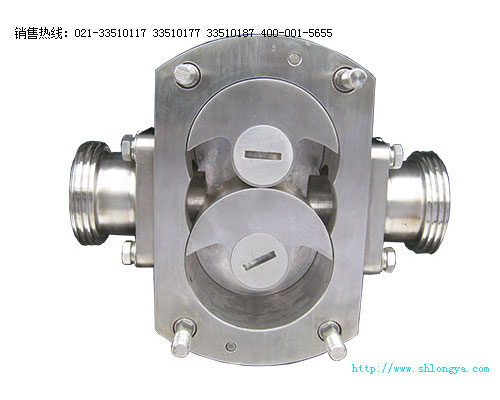

ZB3A轉子泵
上海龍亞ZB3A凸輪轉子泵采用的二葉、三葉、碟形、多葉型的轉子，是一種多用途容積式輸送泵。它具有轉速低、輸出扭矩高、耐高溫、耐腐蝕等特點，是一種衛生型的容積式輸送泵，其D特的工作原理和特點使其在高粘度、高溫度、高腐蝕性的物料的輸送中得以體現，其輸送過程平穩、連續，并且能夠保證物料在輸送過程中物理性能不被破壞，可輸送的物料的粘度高達1000000CP。
嚴緊設計，精密制造
■采用了高強度的耐酸堿不銹鋼旋轉軸設計，保證了核心零件-轉子在工作腔中穩定JQ的工作;具有超高強度和剛度傳動軸對消除振動、提高機械密封的使用壽命有明顯作用;
■根據不同工藝要求有多種工作間隙的產品可供選擇，滿足不同工況下的壓力需要，Z高輸出壓力可達16bar;
■泵體設有特別的固定裝置，在拆開維護過程中不會影響機械密封及其他固定部件的位置;
■采用波片彈簧的機械密封結構設計，使密封面受力更均勻，使密封件的使用壽命更長;
■可以以同一臺設備上實現各種形狀轉子的互換;
■所有與物料接觸的材料均為耐酸堿不銹鋼，完全符合食品安全衛生標準和GMP要求，并且完全能夠滿足CIP的清洗的需要;
■高精度制造的同步齒輪和軸承;
■多種形式的動力傳送機構。
工作原理

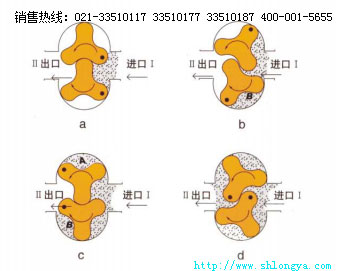

鈦龍P凸輪轉子泵又稱膠體泵、凸輪泵、三葉泵、萬用輸送泵等，轉子泵屬于容積泵。它是借助工作腔里的多個固定容積輸送單位的周期性轉化來達到輸送液體的目的的; 原動機的機械能經泵直接轉化為輸送液體的壓力能; 泵的流量只取決于工作腔容積變化值以及其在單位時間內的變化頻率，而(理論上)與排出壓力無關; 轉子泵在工作過程中實際上是通過一對同步旋轉的轉子來達到輸送物料的目的的。具體工作原理見工作原理示意圖。
典型應用
飲料類，啤酒、麥芽汁、酵母、果汁、濃縮果汁、白酒、果酒、果奶飲料;
■化工類:肥皂、染料、脂肪、溶劑、樹脂、紙漿造紙、PVC、石油化工產品、精細化工產品、汽車噴漆、燃料、酒精;
■水果濃縮類: 布丁、果醬、果凍、蕃茄醬、丁狀蔬菜、沙拉、蛋黃醬;
■乳制品: 牛奶、奶油、黃油、酸奶、奶酪、酸乳酪;
■化妝品: 面霜、潤膚露、發乳凝膠、香料油、護發素、膏霜制品、牙膏、淋浴露;
■糖果類: 糖漿、軟糖、硬糖、奶油餡料、巧克力、口香糖;
■制藥: 藥丸漿料、血漿、
■藥漿、抽取物、藥膏、乳狀液、疫苗
■肉制品: 肉糜、火腿肉、寵物食品、機械脫骨肉;
■調味品: 各類漿料、濃湯、雞精、味精、增稠劑、火鍋調料、方便面醬料。
|

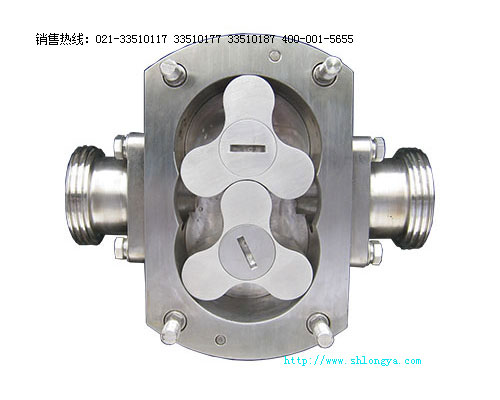

三葉轉子 鈦龍P三葉轉子泵為應用比較廣泛的轉子形式，廣泛使用在各種行業的各種粘稠物料的輸送中。是Z通用的配置。
|
單葉轉子 為解決輸送含有大顆粒固體物料配置專用，其D特的形狀和曲線使其在輸送含有大顆粒物料時其他形式的泵更具優勢，并能夠在輸送過程中有效地避免顆粒的破損。
|
 |
 |
|

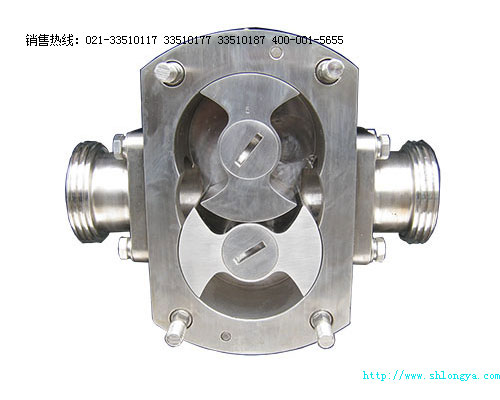

蝶形轉子 碟形轉子通常適用于輸送餡料或輸送含有固體顆粒的粘稠物料。輸送過程中會有極小部分的顆粒會被破碎。 |
多葉轉子 當轉子葉片超過三葉后，其容積量因轉子葉片的增加而減少，轉子葉片越多，容積量則越少，多葉轉子在輸送物料時穩定性相對有所提高，但在輸送過程中容易破碎顆粒物料。 |
 |
 |
|
保溫型結構 轉子室周圍配有鏤空的可以通冷卻水或蒸汽等冷熱介質的空腔，可以為轉子泵的腔體提供冷卻或加熱的功能，可以根據工藝上的需要來實現對物料的恒溫輸送。主要應用于低溫下易凝固物料的輸送:如巧克力漿、膠基等。也應用在輸送一些在高溫下易變性的物料的輸送上，如對PVC漿料的輸送。 |
|
 |
 |
|
單端面機械密封 單端面機械密封為Z常用的密封形式，適合在J大多多數的場合使用，常用的是硬質合金--陶瓷相配合的密封面，具有超長的使用壽命和廣泛的使用。 |
雙端面機械密封 雙端面機械密封通常在工況比較惡劣的場合使用，密封腔體內部的冷卻液體能夠很好地改善密封端面的工作環境，時時對密封端面進行潤滑、清潔，大大的延長了機械密封在惡劣工況中的使用壽命。 |
 |
 |
|
型圈結構密封 在低速運行的情況下，結構簡單，成本低廉的O型圈結構是個不錯的選擇。O型圈結構的密封形式有二種，一是單O型圈結構，二是雙O型圈結構密封。雙O型圈密封主要應用在需要液體潤滑的工況中。 |
填料密封 對于一些化工、食品行業中的一些特殊的工況，填料密封是個不錯的選擇，簡單的結構，低廉的使用成本，超長的使用壽命是填料密封的特征。 |
 |
 |

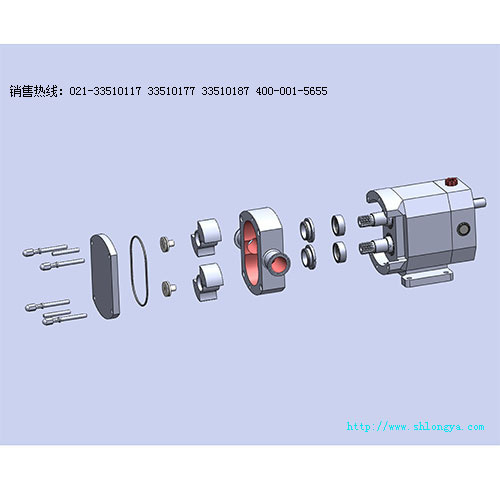

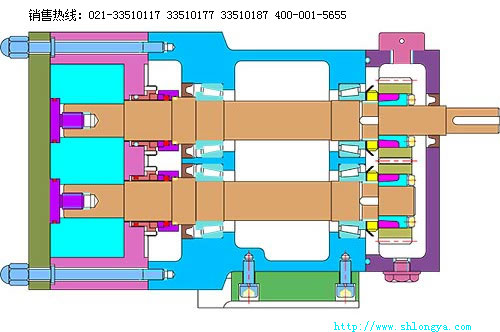

結構示意圖

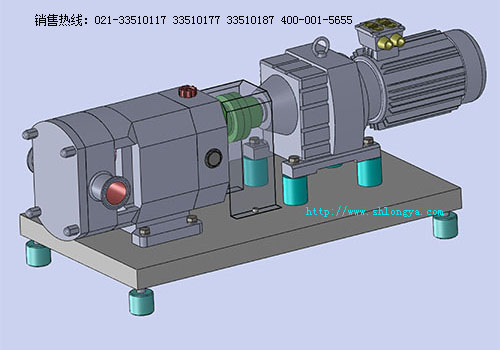

| 該系列的轉子泵動力配備是一臺手動調速的機械摩擦式無級減速機，但是該減速機另外配備了一臺齒輪減速器，配備了齒輪減速器的調速機構具有更細微和準確的速度輸出系統，并且具有更強大的輸出扭矩，基本上能夠滿足大多數物料的輸送需要。該系列的設備提供有從30~ 150rpm,40~200rpm,50~300pm,80~400rpm 等多種輸出轉速的動力配置。 | 該系列的轉子泵配備的是具有變頻調速的動力系統，通過變頻器調節變頻電機的工作頻率來改變頻電機的輸出轉速，從而達到無級調節轉子泵的輸出流量的效果。通過變頻電機輸出后再通過了一級齒輪減速的處理，使整臺設備對流量的調節能夠更細微和更準確，對于粘度比較大的物料和要求工作扭矩比較大的情況下，我們可以靈活的通過調節減速器的輸出速比來滿足不同工礦的需要。 |
 |
 |

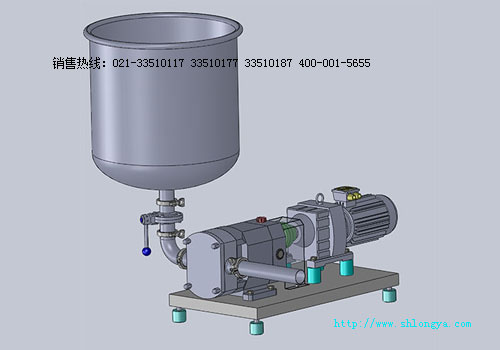

| 安裝示意圖 | |
 |
 |
技術參數
| 型號 | 轉速范圍 | 流量 | 出口壓力 | 功率 | 粘度范圍 | 進出口徑 | 進出口徑 |
| Mode | r/min | m³/H | Mpa | KW | CPS | (ISO)MM | (GB)MM |
| ZB3A-3 | 10-500 | 0.5 | 0.1-0.5 | 0.37-0.55 | 1- 600000 | Φ25 | DN20 |
| ZB3A-6 | 10-500 | 1 | 0.1-0.5 | 0.37-0.75 | 1- 600000 | Φ25 | DN25 |
| ZB3A-8 | 10-500 | 2 | 0.1-0.5 | 0.37-1.5 | 1- 600000 | Φ38 | DN40 |
| ZB3A-12 | 10-500 | 3 | 0.1-0.6 | 0.37-2.2 | 1- 1000000 | Φ38 | DN40 |
| ZB3A-20 | 10-500 | 5 | 0.1-0.6 | 1.5-3.0 | 1- 1000000 | Φ51 | DN50 |
| ZB3A-28 | 10-500 | 8 | 0.1-0.6 | 2.2-4.0 | 1- 1000000 | Φ51 | DN50 |
| ZB3A-36 | 10-400 | 12 | 0.1-0.6 | 3.0-5.5 | 1- 1000000 | Φ63 | DN65 |
| ZB3A-52 | 10-400 | 10 | 0.1-0.8 | 3.0-5.5 | 1- 1000000 | Φ76 | DN80 |
| ZB3A-66 | 10-400 | 15 | 0.1-0.8 | 4.0-5.5 | 1- 1000000 | Φ63 | DN65 |
| ZB3A-78 | 10-400 | 20 | 0.1-1.0 | 5.5-7.5 | 1- 1000000 | Φ76 | DN80 |
| ZB3A-100 | 10-400 | 25 | 0.1-1.0 | 7.5-11 | 1- 1000000 | Φ89 | DN80 |
| ZB3A-160 | 10-300 | 30 | 0.1-1.2 | 11月15日 | 1- 1000000 | Φ89 | DN80 |
| ZB3A-200 | 10-300 | 40 | 0.1-1.3 | 15-18.5 | 1- 1000000 | Φ89 | DN80 |
| ZB3A-300 | 10-200 | 50 | 0.1-1.3 | 18.5-22 | 1- 1000000 | Φ102 | DN100 |
| ZB3A-400 | 10-200 | 70 | 0.1-1.6 | 22-30 | 1- 1000000 | Φ129 | DN120 |
| ZB3A-500 | 10-200 | 90 | 0.1-1.6 | 30-45 | 1- 1000000 | Φ159 | DN150 |
| ZB3A-600 | 10-200 | 100 | 0.1-1.6 | 37-55 | 1- 1000000 | Φ219 | DN200 |
|
