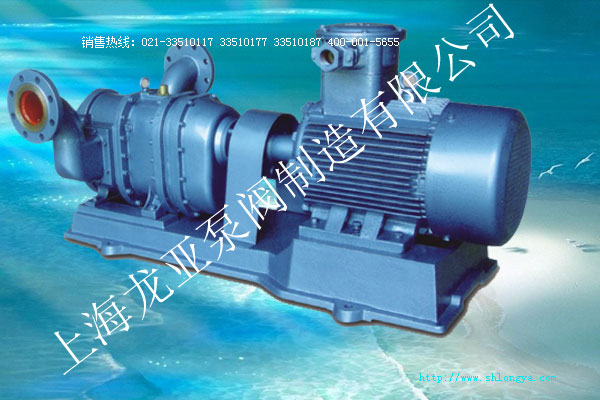

RPLTW污泥轉子泵 旋轉活塞污油泵
RPLTW轉子泵的工作原理：
鈦龍PRPLTW轉子泵(也稱為旋轉活塞泵、旋轉式活塞轉子泵）是一種旋轉的容積式泵，通過轉子與泵體間的相對運動來改變工作容積，進而使液體的能量增加。靠泵體內的轉子與液體的接觸一側將能量以靜壓的形式直接作用于液體，并借助旋轉轉子的擠壓作用排除液體，同時在另一側流出空間，形成低壓，使液體連續吸入。具有正排量性質，可適用于計量或者要求流量不隨著背壓變化的場合。適合各種介質，通用型極強。根據使用工況與輸送介質不同，也被稱為：污泥泵、掃倉泵、高粘度轉子泵、不銹鋼轉子泵、濃漿泵、潤滑油泵等。
RPLTW污泥轉子泵 旋轉活塞污油泵特點：
◆可輸送介質粘度為≤200萬CP,以及含固量為60%的裝料,輸送流量范圍廣0.1-3000m3/h。
◆無需灌水和輔助裝置的超強的自吸能力,Z大自吸9米。
◆雙支撐更穩定,輸出壓力可達1.8Mpa，多級泵可達3.0Mpa。
◆無堵塞及多種轉子形式,保證了不同物料的高通過率。Z大通過不可壓縮物料直徑80mm。
◆輸送平穩,脈動小,可輸送固、液、氣混合介質。
◆三元流精模及五軸聯動工藝,高效、低噪。
◆可以正反轉，特別適合裝料和卸料場合。
◆結構緊湊，易損件少，故障率低。
◆在線維修設計，維護無需拆卸管路。
◆低轉速10-650r/min，微磨損,并配備軸向徑向耐磨、耐腐蝕襯套,運行壽命更長。
◆保溫冷卻,和安全閥及其他配置保證了特殊工況的工藝要求。
◆調節轉速即可調節流量的便捷控制,適合需要流量變化的工藝要求。
◆適合剪切敏感介質的輸送，如液體炸彈等特種物料輸送。
◆應用范圍廣，適合性強，在流量和壓力范圍內，采用特殊材質和特殊轉子形式的泵可以滿足不同工況要求。
RPLTW污泥轉子泵 旋轉活塞污油泵性能：
【泵系列】普通級(RPLTW)、食品YYJ(S/ RPLTW)、化工級(H/ RPLTW)、油田型(Y/ RPLTW)、特種型(T/ RPLTW)、環保市政型(Z/ RPLTW)。
【流量范國】 0.1-10000m3/h。
【自吸能力】 0-9米。
【溫度范國】-40撮氏度——240攝氏度。
【粘 度】 0-200萬CP,通過顆粒能力: 0-80mm。
【壓力范圍】單支撐0-1.2Mpa 雙支撐0-1.8Mpa 多級泵0-3.0Mpa。
【轉 子】多種形式，多種材質，三元流精模，五軸聯動結構。
【維 修】無需拆卸管路，機封內裝后置，可定制符合SIP(在線維護)和CIP(在線清洗)的泵浦，同一規格的泵所有配件都通用。
RPLTW轉子泵選型建議：
◆鈦龍PRPLTW污泥轉子泵 旋轉活塞污油泵與離心泵的比較：
1、相比離心泵而言，RPLTW泵在輸送黏性或含固體介質時，效率高，可通過大尺寸物料，且對物料無剪切和破壞。
2、離心泵一旦有氣體進入泵腔就無法正常工作，甚Z產生氣蝕，損壞泵系統。且高心泵實際運行工況點偏離Z佳工況10%范圍時，效率會大大降低,能耗大。一旦超出Z佳工況10%范圍，泵就會不同程度的出現泵軸扭曲， 泵體震動,更為嚴重的是發生氣蝕現象,損壞工作部件，甚Z出現系統故障或事故，RPLTW泵不會出現有效氣蝕余量NPSH不足。
3、介質粘度對泵的運行影響很小，不會出現離心泵那樣一旦介質粘度變化，流量和壓力急劇變化的情況。
4、 RPLTW泵轉速低，在10-650轉之間,而離心泵一般在1500r/min甚Z更高，所以泵的部件更為耐磨。
5、 RPLTW泵轉子基于三元流精模，或者五軸聯動工藝，確保沒有脈動和振動，效率更為高效。
(詳細的數據化對比請咨詢上海龍亞泵閥銷售部)
◆RPLTW污泥轉子泵 旋轉活塞污油泵與單螺桿泵的比較：
RPLTW泵用途廣泛，無論黏性還是X薄介質，無論腐蝕還是磨損介質都能輕松的輸送(選擇合適經濟的材料)且相比單螺桿泵有以下優點：
1、 RPLTW旋轉活塞泵能干運行，在突破斷料或操作失誤時尤其重要,避免發生事故。
2、 RPLTW旋轉活塞泵結構簡單，過流部件少，相應的維護部件少，而螺桿泵的維護部件大概為整泵30%以上。
3、 RPLTW旋轉活塞泵安裝面積是螺桿泵的1/3，此外單螺桿泵還需要額外的定轉子檢修空間。
4、 鈦龍PRPLTW旋轉活塞泵能實現SIP(在線維護) CIP(在線清洗)，更換備件無需拆卸任何管路，快捷方便，減少勞動強度。
5、 鈦龍PRPLTW旋轉活塞泵與螺桿泵相比，其效率可以提高10-30%，節能效果明顯。
◆上海龍亞泵閥給客戶選型提醒：
1、RPLTW系列產品為定制型產品，介質的特性和應用環境以及工藝要求,是我們泵選型、材料的選擇、密封的選擇及輔助設備配備的依據。
2、過高的轉速運轉或不合理選型，將導致泵部件非正常磨損，故障率高，維護或更換部件費用過高。
3、選型基本參數：流量、出口壓力、自吸要求、粘度、磨損性、腐蝕性、 溫度、顆粒尺寸、PH值還有應用環境等。
4、充分雙向的溝通, 是對雙方的負責,我們可以通過改變、調整設計增加產品的應用點,以滿足客戶的不同需求。
污泥轉子泵 旋轉活塞污油泵的選型參數表：
| 型號 |
排量（L/R） |
壓力（Mpa） |
轉速（R/Min） |
| RPLTW25 |
0.1504 |
0-1.2 |
50-960 |
| RPLTW40 |
0.2608 |
0-1.4 |
50-900 |
| RPLTW50 |
0.4112 |
0-1.0 |
50-900 |
| RPLTW65 |
1.274 |
0-1.8 |
50-620 |
| RPLTW80 |
1.946 |
0-1.4 |
50-620 |
| RPLTW100 |
2.954 |
0-1.0 |
50-620 |
| RPLTW125 |
4.7296 |
0-1.6 |
50-550 |
| RPLTW150 |
7.05887 |
0-1.4 |
50-550 |
| RPLTW200x |
9.456 |
0-1.2 |
50-550 |
| RPLTW200 |
12.5 |
0-1.8 |
50-500 |
| RPLTW250 |
18.75 |
0-1.8 |
50-500 |
| RPLTW300 |
25 |
0-1.2 |
50-500 |
| RPLTW350 |
37.5 |
0-0.8 |
50-500 |
| RPLTW350-G |
46.056 |
0-1.2 |
50-500 |
| RPLTW400 |
43.75 |
0-0.8 |
50-450 |
| RPLTW450 |
50 |
0-1.0 |
50-500 |
| RPLTW500 |
141.5 |
0-0.8 |
50-450 |
| RPLTW600 |
212.25 |
0-0.8 |
50-450 |
| 多級泵 |
0.2-60 |
1.8-3.0 |
50-620 |
以上RPLTW污泥轉子泵 旋轉活塞污油泵的數據僅供參考，因工況和介質特性，實際造型及數據會有所區別，敬請選型前和我方技術支持部門進行溝通，并索取相應的選型資料。
|
