HIB(HTB)防腐耐酸陶瓷泵

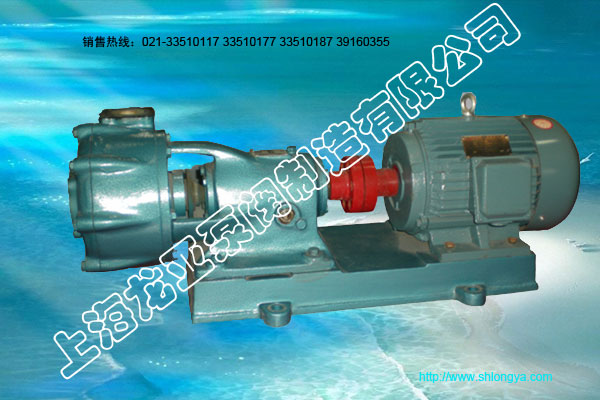

一、產品樣圖：
二、產品介紹：
HIB系列防腐耐酸陶瓷泵，是上海龍亞泵業自主研制開發的高技術產品。上海龍亞防腐耐酸陶瓷泵采用了現代工程陶瓷材料超硬耐磨性，利用陶瓷金屬化粘接、焊接、鑲嵌及套接技術組裝成型。是TL進口防腐耐酸陶瓷泵理想的替代產品，目前已廣泛應用于醫藥器械、環境工程、石油、化工等行業。特別是系列醫藥陶瓷柱塞計量泵在GN享有盛名。有以下特點：
（ 1 ）采用高性能技術陶瓷材料，具有硬度高、耐磨、耐高溫、耐腐蝕等性能。保證材質性能可靠。
（ 2 ）內腔表面采用流體結構，無死角、溝槽。內腔表面與柱塞表面配合采用XJ的高精度內外圓磨床加工Z光滑，方便清洗、消毒。
（ 3 ）泵體結構采用優質耐腐蝕耐磨材料配合密封，方便拆卸。
（ 4 ）該類產品已經過耐腐蝕、耐酸堿度安全性能檢測，其各項指標均已達到GWTL產品水平。
（ 5 ）外形及尺寸可根據用戶需要設計加工。
三、上海龍亞HIB(HTB)耐酸防腐耐酸陶瓷泵性能參數表：
|
型號
|
流量
|
揚程
|
轉速
|
電機功率
|
口徑
|
|
(M3/H)
|
(M)
|
(R/min)
|
(KW)
|
(MM)
|
|
|
HIB3.2/20-Ⅲ
|
12.5
|
20
|
2900
|
2.2
|
32/25
|
|
HIB5.0/32-Ⅲ
|
25
|
32
|
2900
|
5.5
|
50/40
|
|
HIB10.0/50-Ⅱ
|
80
|
50
|
2900
|
30
|
100/80
|
|
HIB10.0/15-M-Ⅱ
|
40
|
15
|
1450
|
5.5
|
100/80
|
|
HIB10.0/32-168-Ⅱ
|
60
|
32
|
2900
|
15
|
100/80
|
|
HIB10.0/40-Ⅱ
|
100
|
40
|
2900
|
30
|
100/80
|
四、公司實力：
上海龍亞泵業技術力量雄厚、生產設備精良、檢測設備完善，與清華大學、濟南大學、華中科技大學、山東省硅酸鹽研究設計院等多所院校和科研機構建立了長期友好的合作關系。擁有針對特種陶瓷D特的專業精密加工技術，為我公司新產品的研究和開發提供了良好的技術支持。上海龍亞泵業愿為您解決著各類復雜工況或特殊介質的輸送與提升，提高用戶物料輸送的安全、可靠性和長久穩定性。本廠積累了多年的耐腐蝕防腐耐酸陶瓷泵生產經驗,在防腐耐酸陶瓷泵領域里可說達到JDLX水準。在每一次制泵過程中，我們的技術人員都堅持嚴格測試，確�？蛻舻玫礁咝阅艿姆栏浪岱栏退崽沾杀�，產品設計色調更呈精美自信。 自開業以來，本廠不斷精益求精，公司采用電腦儲存資料，技師在技術知識上均達致專業水平。公司擁有龍亞與鈦龍兩個防腐耐酸陶瓷泵品P。上海龍亞泵業信譽保證，產品質料上乘、取價公道，服務優良快捷，歡迎廠家與我們洽商。
五、搬運和安裝
1、搬運時應以陶瓷泵底座為起重著力部位，輕起輕放，避免震動，撞擊。
2、基礎要求平整，陶瓷泵安裝應低于液源液面，或盡量靠近液源，Z大吸入高度應在該陶瓷泵氣蝕余量允許的范圍內。
3、管路的重量不能負荷在陶瓷泵上，應另設支架支撐。
4、管路的口徑不應小于陶瓷泵的進出口直徑，進口管路應水平無拱曲，確保灌注引液時能排凈空氣。
5、管路與陶瓷泵應平整連接，陶瓷泵的陶瓷平面應用軟質墊床，不能用撬棒，螺栓強行對位緊固，連接螺栓不能過長，緊固時要均勻受力，不能過緊，以不泄漏為宜。
6、應避免螺母、墊圈、焊渣等雜物遺留在管路或陶瓷泵內，以免發生故障。
7、根據陶瓷泵銘P所示，若自出廠日期使用時超過三個月，為安全起見，應先拆下陶瓷泵蓋，用專用扳手將葉輪螺母、軸螺母重行擰緊，緊固力相當于扭手扳手45-50Nm（大陶瓷泵取大值，軸端螺紋與陶瓷泵旋轉方向相反）。
六、HIB(HTB)陶瓷泵的使用
1、每次開陶瓷泵前應用手盤動聯軸器，檢查轉動是否正常。
2、陶瓷泵必須在進液管及陶瓷泵內注滿引液，排凈空氣后方能正常運行。
3、陶瓷泵內未灌注引液或出口無流量時，不能長時間空轉。
4、開陶瓷泵步驟
（1）開啟進口閥，灌注引液，排凈空氣。
（2）起動電機使陶瓷泵運轉，同時開啟出口閥。
5、停陶瓷泵步驟
（1）關閉出口閥，同時停止電機運轉。
（2）關閉進口閥。
6、不能以進口閥調節陶瓷泵流量，以免引起氣蝕。
7、軸承潤滑若改用潤滑油，則存油不低于油面視鏡中心線，潤滑油（脂）均應定期更換。
8、天寒地區，停陶瓷泵后應防止陶瓷泵體內冰凍。
9、在液源面低于陶瓷泵進口中心線的情況下，若因油封口磨損而導致陶瓷泵無法正常起動，可將軸封Z后一只油封的后一只油封反向安裝，（即唇口向后），為防止軸封處空氣進入陶瓷泵內，保證陶瓷泵正常運轉。
七、拆卸和組裝
耐酸陶瓷屬脆性材料，在拆裝過程中，應避免敲打撞擊，零部件應輕拿輕放。(參見圖表、圖2）
1、 拆卸
（1）拆下陶瓷泵蓋，用水沖洗陶瓷泵體內部。
（2）專用扳手拆下軸螺母，葉輪螺母。
（3）取出葉輪，鍵及葉輪墊圈。
（4）裝有付葉輪的陶瓷泵，可利用拆卸螺孔先將填料箱與陶瓷泵體脫開，再拆卸陶瓷泵體，注意平行移出，不要碰撞。
（5） 拆卸付葉輪及全部軸封零件。
2、 組裝
（1）將零部件清洗、擦凈，如有開裂、磨損、硬化變形，則應更換新的。
（2）按拆卸的相反順序進行組裝。
（3）冷卻罩與陶瓷泵體連接時，螺栓不能過長或過緊，應均勻緊固，以不泄漏即可。
（4）組裝軸套時應慢慢旋轉裝進，避免損壞油封唇口。
（5）陶瓷葉輪（付葉輪）的鍵與鍵槽均勻間隙配合。
（6）安裝葉輪和陶瓷泵蓋的同時，用手盤動聯軸器，如有擦碰現象，可加軟墊調整。
（7）組裝葉輪時應先將兩個圓螺母推后，以保證軸螺母緊固時，葉輪轂端面緊貼在主軸臺肩上，然后再將圓螺母連同軸套向前拼緊。
八、常見故障原因
1、 陶瓷泵不出液或流量、揚程明顯不符。
（1）陶瓷泵體或進口管道內空氣未排凈。
（2）陶瓷泵蓋或進口管道連接處漏氣。
（3）進出口管徑太小、太長、阻塞或閥門失靈。
（4）吸入或壓出高度太高。
（5）軸封處漏氣。
（6）電動機轉向，轉速不對或介質粘度過大。
2、HIB(HTB) 陶瓷泵振動和噪音異常
（1）基礎不平或螺栓松動。
（2）陶瓷泵軸與電機不同軸。
（3）支撐管道的支架不穩固。
（4）陶瓷泵有氣蝕現象。
3、 軸封處發熱、冒氣或嚴重泄漏。
（1）橡膠油封唇口磨損。
（2）軸封零件安裝不正確。
（3）出口壓力過大。
|
