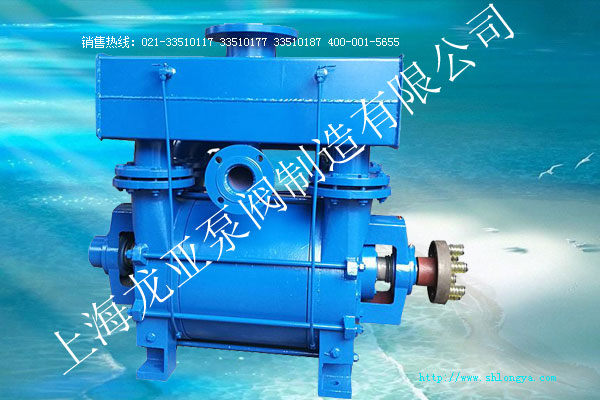

2BE型水環式真空泵
一、2BE型水環式真空泵概述：
2BE型水環式真空泵及壓縮機，是上海龍亞泵閥公司在多年科研成果和生產經驗的基礎上，結合GJTL產品XJ技術，研制開發的高效節能產品通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結果材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。2BE型水環式真空泵廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。
2BE型水環式真空泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。
我們對于2BE型水環式真空泵關鍵部位，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能，采用焊接葉輪，葉片一次沖壓、成型，型線合理；論彀全部加工，從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體運行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊，抗折彎能力得以根本保證，2BE型水環式真空泵能適應載荷沖擊波動的惡劣工況。
上海鈦龍P2BE型水環式真空泵，自帶氣水分離器，多位置沒有排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸兩端壓蓋調整，安裝使用方便，操作簡單，便于維修。
二、2BE型水環式真空泵的使用范圍：
1、2BE型水環式真空泵可在環境溫度5～40℃范圍內和進口壓強小于1330Pa的條件下，允許長期連續工作。
2、2BE型水環式真空泵不適用于抽除含氧過高、有毒的、有爆炸性的、對金屬有腐蝕作用的、對泵油起化學反應的，以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。
3、2BE型水環式真空泵在大氣壓到6000Pa的進口壓力下的連續工作時間不超過3分鐘，以免噴油或潤滑不良引起泵損壞。
三、2BE型水環式真空泵的特點：
2BE型水環式真空泵相對于目前GN廣泛使用的SK、2SK、SZ系列水環式真空泵具有真空度高、功耗低等顯著優點，是SK、2SK、SZ系列水環式真空泵理想替代產品，我公司生產的2BE型水環式真空泵及壓縮機結構主要特點如下：
1、軸承全部采用原裝進口軸承，保證了2BE型水環式真空泵的葉輪JQ定位及運轉過程中的高穩定性。
2、葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接，充分保證了2BE型水環式真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了2BE型水環式真空泵的使用壽命。
4、泵體全部采用鋼板制作，提高了2BE型水環式真空泵的使用壽命。
5、2BE型水環式真空泵的軸套作為Z易損壞的零件，本公司全部采用高鉻不銹鋼制作，比普通材質壽命提高了5倍。
6、2BE型水環式真空泵皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
7、2BE型水環式真空泵聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。
8、D特的上置式氣水分離器節約空間，并有效降低了2BE型水環式真空泵噪聲。
9、鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BE型水環式真空泵散熱效果Z佳。
10、機械密封（選配件）全部采用進口件，充分保證2BE型水環式真空泵在長時間運行過程中無泄漏。
11、2BE型水環式真空泵泵體內壁型線采用近似橢圓的型線以保證Z佳的抽氣效果。
四、2BE型水環式真空泵的型號意義：
舉例型號：2BE-203-0
2BE：單級水環真空泵
20：葉輪名義半徑
3：葉輪寬徑比代號；
例如：1--B/D=0.5
2--B/D=0.75
3--B/D=1
5--B/D=1.2
0：Z低吸入壓力
例如：0---可到22hPa
1---可到160hPa
五、2BE型水環式真空泵的性能參數表：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：以上所選電機功率可在大多工況下工作。如排氣口壓力較高（0.02~0.05MPa），則應相應加大電機功率；如2BE1真空泵正常工作時軸功率較小，也可選用接近軸功率的電機功率，如此更為節能。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
